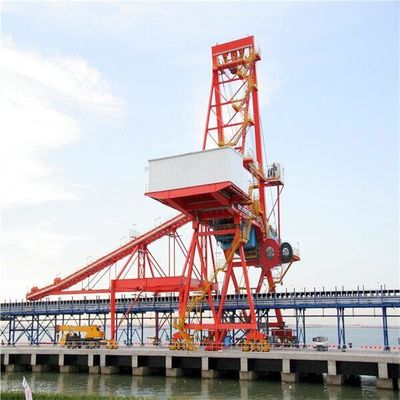

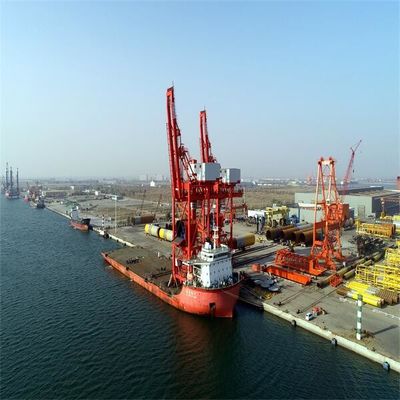

عالية الأداء نوع الاستيلاء مفرغ السفينة لمناولة الفحم
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SSI-HDCZ |
| إصدار الشهادات: | manufacture certificate |
| رقم الموديل: | حسب الطلب |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | US $1,500,000-5,000,000/ Set |
| تفاصيل التغليف: | حالة خشبية أو عارية |
| وقت التسليم: | 6 أشهر بعد استلام الدفعة المقدمة |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 20 مجموعة / سنة |
|
معلومات تفصيلية |
|||
| بضائع: | مفرغ السفينة | لوحة: | PPG |
|---|---|---|---|
| اللون: | تقديم المشورة من قبل المستخدم | سعة: | 1500 طن / ساعة |
| حرف: | متين | عناصر: | والعلامة التجارية الأعلى |
| تسليط الضوء: | آلة تفريغ دلو الصديق للبيئة,نظام تفريغ السفن عالي الأداء,آلة تفريغ دلو مناولة الفحم |
||
منتوج وصف
آلة تفريغ السفن لمناولة خامات الفحم الحجري
مفرغ السفن من نوع الجسر بما في ذلك نوع العربة ذاتية الدفع ونوع عربة سحب حبل الأسلاك.نوع عربة سحب حبل الأسلاك بما في ذلك نوع العربة الرئيسي والمساعد ونوع العربة التفاضلية بأربعة براميل.نوع عربة التروس التفاضلية بأربعة براميل بما في ذلك نوع العربة التفاضلي الميكانيكي بأربعة براميل ونوع عربة التروس التفاضلية الكهربائية بأربعة براميل.
تم تصميم جميع تفريغ السفن بناءً على المواصفات والتطبيقات الفنية لعملائنا ، لذا فإن اجتماع المناقشة الفنية ضروري قبل مرحلة اقتراح المشروع.
| نموذج | عربة ذاتية الحركة | عربة رئيسية ومساعدة | التفاضل الميكانيكي | تفاضل كهربائي |
| وزن(٪) | 100٪ | 80٪ | 60 ~ 65٪ | 60٪ |
| المزيد | 1.4 | 1.5 | 1.7 ~ 1.8 | 1.7 ~ 1.8 |
| حبل سلكيلينغتغ | 1 | 6 | 2.5 | 2.5 |
| استهلاك الطاقة | 1 | 2.5 | 1.1 | 1.2 |
| التشغيل استرجاع(٪) | 100٪ | 95٪ | 90٪ | 90٪ |
| عطل وصيانة | انفصال معدل متوسط و صعب ل الحفاظ | معدل الانهيار منخفض وسهل الصيانة ولكن نظام الحبل السلكي معقد | نظام الحبل السلكي بسيط وسهل التغيير مخفض التروس هو تصميم محددومن الصعب الحفاظ عليها وتغييرها | نظام الحبل السلكي بسيطومخفض التروس قياسيوسهل الصيانةوالنظام الكهربائي معقد |
| تكلفة الأساسيات والمرافق (٪) | 100٪ | 95٪ | 85٪ | 85٪ |
| نموذج | التفاضل الميكانيكي | تفاضل كهربائي |
| الوزن (ر) | 1100 | 1050 |
|
مسافة السكك الحديدية(م) مسافة العجلة(م) |
18 ~ 28 18 |
18 ~ 28 18 |
|
لا عجلة ضغط العجلة T سائق KW |
40 50 7.5 * 10 |
40 50 7.5 * 10 |
| آلية Luffing KW | 90 ~ 110 | 90 ~ 110 |
| آلية أربعة براميل KW |
ابدأ 2X500KW تشغيل315 كيلو واط |
4 * 400 |
| مواصفات مفرغ السفن | ||||||||||||||||
| وعاء | سعة | تفريغ الوقت | قدرة الرفع من الاستيلاء |
وزن انتزاع واحد |
دورة مرات |
دورة واحدة | كثافة المواد السائبة |
سكة حديدية مسافه: بعد |
سكة حديدية | عجلة الضغط |
تمتد تصل المسافة من الاستيلاء |
الوصول الخلفي مسافة الاستيلاء |
الرفع سرعة |
خفض سرعة |
عربة سرعة |
سفر سرعة |
| DWT | ذ | ساعات | تي | تي | س | ر / م 3 | م | كيلو نيوتن | م | م | م / دقيقة | م / دقيقة | م / دقيقة | م / دقيقة | ||
| 1000 | 340 | 2.94 | 10 | 5.5 | 61.82 | 58.23529412 | 0.85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5 ~ 10 | 12.5 ~ 48 | 7.3 ~ 28 | 67.42 ~ 71.43 | 52.56-53.4 | 0.8 ~ 0.9 | 10.5 ~ 20 | QU80 ~ 100 | 245 ~ 600 | 24 ~ 28 | 8~16 | 100 ~ 160 | 120 ~ 190 | 150 ~ 240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14.8 | 67.57 | 53.28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20.00 | 22 ~ 30 | 13.3 ~ 14.8 | 55.56 ~ 67.57 | 53.28 ~ 64.8 | 0.85 | 16 ~ 22 | QU80 ~ 120 | 330 ~ 530 | 24 ~ 38 | 21 | 12 ~ 135 | 135 ~ 150 | 180 | 20 ~ 25 |
| 30000 | 1250 | 24.00 | 32 | 19.6 | 63.78 | 56.448 | 0.95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800 ~ 1600 | 21.88 ~ 43.75 | 22 ~ 40.5 | 12.8 ~ 25 | 62.52 ~ 76.19 | 54 ~ 57.6 | 0.85 ~ 0.95 | 14 ~ 24 | QU80 ~ 100 | 330 ~ 530 | 27 ~ 31 | 11 ~ 19 | 120 ~ 135 | 135 ~ 180 | 180 ~ 220 | 20 ~ 25 |
| 50000 | 1250 ~ 1650 | 33.3 ~ 40 | 32 ~ 40 | 19.5 ~ 25 | 60 ~ 67.35 | 56.16 ~ 60 | 0.85 ~ 0.95 | 22 ~ 26 | QU100 ~ 120 | 500 ~ 520 | 30 ~ 33 | 17 ~ 19 | 150 ~ 200 | 180 ~ 240 | 180 ~ 220 | 20 ~ 25 |
| 70000 | 1250 ~ 1750 | 40 ~ 56 | 34 ~ 42 | 20.5 ~ 25.75 | 52.08 ~ 68 | 53 ~ 69.12 | 0.85 ~ 0.9 | 22 ~ 30 | QU100 ~ 120 | 500 ~ 600 | 32 ~ 40 | 16.5 ~ 27 | 160 ~ 220 | 190 ~ 240 | 180 ~ 240 | 20 ~ 25 |
| 100000 | 1000 ~ 1800 | 55.56 ~ 100 | 30 ~ 46 | 18 ~ 27.6 | 55.56 ~ 75.12 | 48 ~ 64.8 | 0.8-1 | 22 ~ 26 | QU120 | 450 ~ 600 | 30 ~ 38 | 17 ~ 20 | 135 ~ 180 | 150 ~ 220 | 180 ~ 240 | 25 |
| 150000 | 1800 ~ 2100 | 71.42 ~ 83.33 | 45 ~ 52 | 27.2 ~ 31.5 | 63.16 ~ 66.67 | 54 ~ 57 | 0.90 ~ 2.4 | 24 ~ 28 | QU120 | 600 ~ 736 | 39 ~ 41.5 | 19 ~ 24 | 160 ~ 200 | 190 ~ 240 | 200 ~ 240 | 20 ~ 25 |

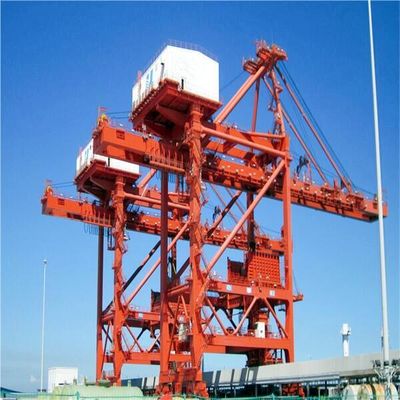

الهيكل الرئيسي لتفريغ السفن من نوع الجسر
آلية تفريغ سفينة الاستيلاء على الجسر
1. آلية السفر
2. الهيكل الرئيسي لتفريغ السفن من نوع الجسر
3. نظام القادوس
4. آلية رفع دلو الإمساك (أربعة براميل تفاضلية ميكانيكية)
5.Grab دلو (نظام reeving حبل سلكي)
6. آلية Luffing
7.Wire نظام reeving حبل آلية luffing
8. جهاز ربط أمان ناتئ
9.Wire حبل نظام reeving من عربة دعم حبل الأسلاك
نظرة عامة على عملية الإنتاج
