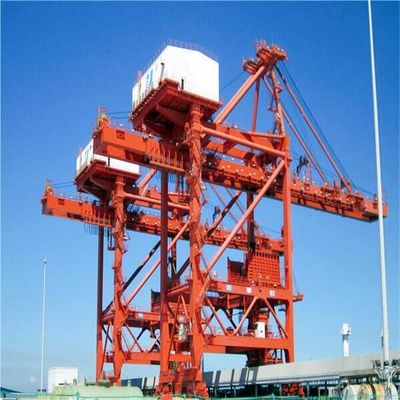

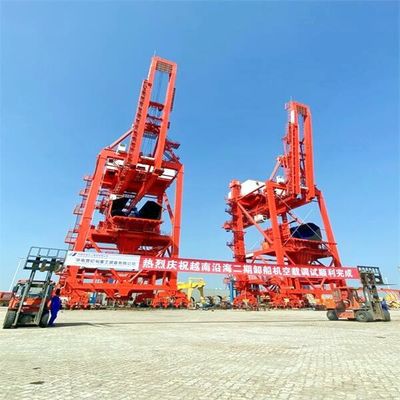

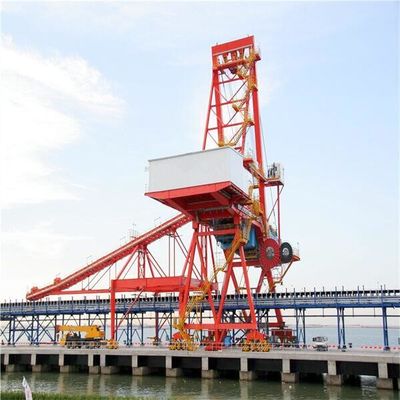

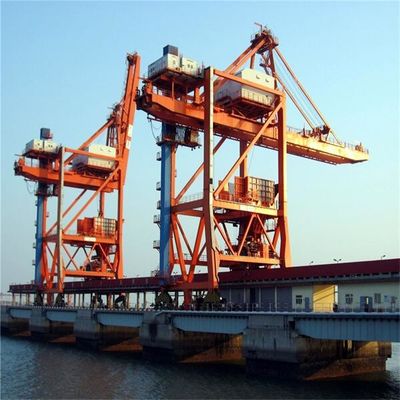

أداة تفريغ السفن من نوع الاستيلاء في محطة طاقة الفحم
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SSI-HDCZ |
| إصدار الشهادات: | manufacture certificate |
| رقم الموديل: | حسب الطلب |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | US $1,500,000-5,000,000/ Set |
| تفاصيل التغليف: | حالة خشبية أو عارية |
| وقت التسليم: | 6 أشهر بعد استلام الدفعة المقدمة |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 20 مجموعة / سنة |
|
معلومات تفصيلية |
|||
| مواد: | الكربون الصلب | لوحة: | وفقًا لـ ISO12944 |
|---|---|---|---|
| اللون: | تقديم المشورة من قبل المستخدم | الاهلية: | 800 طن / ساعة |
| اختلاف الشخصيات: | متين | مميزات: | أداء عالي |
| المنفعة: | منخفض الكلفة | ||
| تسليط الضوء: | 800 t / h Grab Ship Unloader,آلة تفريغ سفينة الاستيلاء من الفولاذ الكربوني,ISO12944 |
||
منتوج وصف
آلة تفريغ السفن من نوع الجسر التفاضلي الميكانيكي (الكهربائي)
إن مفرغ السفن من نوع الجسر التفاضلي الميكانيكي (الكهربائي) عبارة عن مجموعة من أجهزة التفريغ الفعالة والموثوقة وعالية الأداء المخصصة للميناء والأعمال التجارية التي تتعامل مع البضائع السائبة الجافة.
يتم تركيب وحدة تفريغ السفينة في الميناء ، حيث تقوم بتفريغ البضائع السائبة الجافة (الفحم ، الخام ، المسحوق المعدني ، الأسمنت ، فحم الكوك ، الرماد ، الحبوب ، إلخ) من عنبر السفينة عبر دلو الإمساك.تفريغ البضائع السائبة الجافة إلى القادوس ، ثم إلى الحزام الناقل عبر القادوس.بواسطة الحزام الناقل ، يتم نقل البضائع السائبة الجافة إلى حظيرة الماشية للتخزين.
مفرغ السفن من نوع الجسر بما في ذلك نوع العربة ذاتية الدفع ونوع عربة سحب حبل الأسلاك.نوع عربة سحب حبل الأسلاك بما في ذلك نوع العربة الرئيسي والمساعد ونوع العربة التفاضلية بأربعة براميل.نوع عربة التروس التفاضلية بأربعة براميل بما في ذلك نوع العربة التفاضلية الميكانيكي بأربعة براميل ونوع العربة التفاضلية الكهربائية بأربعة براميل.
إن آلة تفريغ السفن من نوع الجسر التفاضلي الميكانيكية (الكهربائية) هي الأكثر تقدمًا وتستخدم على نطاق واسع اليوم.يتم التحكم في نظام الرفع ونظام الفتح ونظام السحب عن طريق أربع براميل.تم تصميمه خصيصًا للتخصص في حلول معالجة السائبة الاحترافية التي توفر أعلى مستويات الأداء.
| نموذج | عربة ذاتية الحركة | عربة رئيسية ومساعدة | التفاضل الميكانيكي | تفاضل كهربائي |
| وزن(٪) | 100٪ | 80٪ | 60 ~ 65٪ | 60٪ |
| المزيد | 1.4 | 1.5 | 1.7 ~ 1.8 | 1.7 ~ 1.8 |
| حبل سلكي lengtg | 1 | 6 | 2.5 | 2.5 |
| استهلاك الطاقة | 1 | 2.5 | 1.1 | 1.2 |
| التشغيل كلفة(٪) | 100٪ | 95٪ | 90٪ | 90٪ |
| عطل وصيانة | انفصال معدل عالي و الصعب إلى يحافظ على | معدل الانهيار منخفض وسهل الصيانة ولكن نظام الحبل السلكي معقد | نظام الحبل السلكي بسيط وسهل التغيير مخفض التروس هو تصميم محددومن الصعب الحفاظ عليها وتغييرها | نظام الحبل السلكي بسيطومخفض التروس قياسيوسهل الصيانةوالنظام الكهربائي معقد |
| تكلفة الأساسيات والمرافق (٪) | 100٪ | 95٪ | 85٪ | 85٪ |
| نموذج | التفاضل الميكانيكي | تفاضل كهربائي |
| الوزن (ر) | 1100 | 1050 |
|
مسافة السكك الحديدية(م) مسافة العجلة(م) |
18 ~ 28 18 |
18 ~ 28 18 |
|
لا من العجلة ضغط العجلة T سائق KW |
40 50 7.5 * 10 |
40 50 7.5 * 10 |
| آلية Luffing KW | 90 ~ 110 | 90 ~ 110 |
| آلية أربعة براميل KW |
ابدأ 2X500KW تشغيل 315 كيلو واط |
4 * 400 |
| مواصفات مفرغ السفن | ||||||||||||||||
| وعاء | الاهلية | تفريغ الوقت | قدرة الرفع من الاستيلاء |
وزن انتزاع واحد |
دورة مرات |
دورة واحدة | كثافة المواد السائبة |
سكة حديدية مسافه: بعد |
سكة حديدية | عجلة الضغط |
تمديد الوصول إلى المسافة من الاستيلاء |
الوصول الخلفي مسافة الاستيلاء |
الرفع سرعة |
خفض سرعة |
عربة سرعة |
سفر سرعة |
| DWT | ذ | ساعات | تي | تي | س | ر / م 3 | م | كيلو نيوتن | م | م | م / دقيقة | م / دقيقة | م / دقيقة | م / دقيقة | ||
| 1000 | 340 | 2.94 | 10 | 5.5 | 61.82 | 58.23529412 | 0.85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5 ~ 10 | 12.5 ~ 48 | 7.3 ~ 28 | 67.42 ~ 71.43 | 52.56-53.4 | 0.8 ~ 0.9 | 10.5 ~ 20 | QU80 ~ 100 | 245 ~ 600 | 24 ~ 28 | 8~16 | 100 ~ 160 | 120 ~ 190 | 150 ~ 240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14.8 | 67.57 | 53.28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20.00 | 22 ~ 30 | 13.3 ~ 14.8 | 55.56 ~ 67.57 | 53.28 ~ 64.8 | 0.85 | 16 ~ 22 | QU80 ~ 120 | 330 ~ 530 | 24 ~ 38 | 21 | 12 ~ 135 | 135 ~ 150 | 180 | 20 ~ 25 |
| 30000 | 1250 | 24.00 | 32 | 19.6 | 63.78 | 56.448 | 0.95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800 ~ 1600 | 21.88 ~ 43.75 | 22 ~ 40.5 | 12.8 ~ 25 | 62.52 ~ 76.19 | 54 ~ 57.6 | 0.85 ~ 0.95 | 14 ~ 24 | QU80 ~ 100 | 330 ~ 530 | 27 ~ 31 | 11 ~ 19 | 120 ~ 135 | 135 ~ 180 | 180 ~ 220 | 20 ~ 25 |
| 50000 | 1250 ~ 1650 | 33.3 ~ 40 | 32 ~ 40 | 19.5 ~ 25 | 60 ~ 67.35 | 56.16 ~ 60 | 0.85 ~ 0.95 | 22 ~ 26 | QU100 ~ 120 | 500 ~ 520 | 30 ~ 33 | 17 ~ 19 | 150 ~ 200 | 180 ~ 240 | 180 ~ 220 | 20 ~ 25 |
| 70000 | 1250 ~ 1750 | 40 ~ 56 | 34 ~ 42 | 20.5 ~ 25.75 | 52.08 ~ 68 | 53 ~ 69.12 | 0.85 ~ 0.9 | 22 ~ 30 | QU100 ~ 120 | 500 ~ 600 | 32 ~ 40 | 16.5 ~ 27 | 160 ~ 220 | 190 ~ 240 | 180 ~ 240 | 20 ~ 25 |
| 100000 | 1000 ~ 1800 | 55.56 ~ 100 | 30 ~ 46 | 18 ~ 27.6 | 55.56 ~ 75.12 | 48 ~ 64.8 | 0.8-1 | 22 ~ 26 | QU120 | 450 ~ 600 | 30 ~ 38 | 17 ~ 20 | 135 ~ 180 | 150 ~ 220 | 180 ~ 240 | 25 |
| 150000 | 1800 ~ 2100 | 71.42 ~ 83.33 | 45 ~ 52 | 27.2 ~ 31.5 | 63.16 ~ 66.67 | 54 ~ 57 | 0.90 ~ 2.4 | 24 ~ 28 | QU120 | 600 ~ 736 | 39 ~ 41.5 | 19 ~ 24 | 160 ~ 200 | 190 ~ 240 | 200 ~ 240 | 20 ~ 25 |
الهيكل الرئيسي لتفريغ السفن من نوع الجسر
آلية تفريغ سفينة الاستيلاء على الجسر
1. آلية السفر
طريقة القيادة لآلية السفر متعددة القيادة.تتكون آلية السفر من جهاز القيادة وجهاز دعم السفر وجهاز حماية السلامة.يعتمد جهاز دعم الحركة على مجموعة العجلات مع عارضة التوازن ، وتعتمد العجلة على عجلة محمل متدحرجة بحواف مزدوجة للعجلات ، ويجب ألا يقل عدد عجلات القيادة عن 50٪ من إجمالي عدد العجلات.
معظم وحدات القيادة عبارة عن ثلاثة مخفضات في واحد ، والتي يمكن أيضًا دمجها بواسطة مخفضات ، ومكابح ومحركات من خلال أدوات التوصيل
2. الهيكل الرئيسي لتفريغ السفن من نوع الجسر
يعتمد اتصال الهيكل الفولاذي الرئيسي لتفريغ السفن على اتصال صارم ، وتكون صلابة الماكينة بأكملها قوية بدرجة كافية.
يتم استخدام الفولاذ المتداول على شكل T للعارضة الأمامية والخلفية لمفرغ السفينة وعارضة سكة الترولي بدون لحام شرائح ، لتجنب تشقق إجهاد اللحام الذي قد يحدث عندما يتم دحرجة عجلات العربة ذهابًا وإيابًا.
3. نظام القادوس
يتكون نظام تفريغ القادوس من قادوس الفحم ، وحدة التغذية ، قادوس الشوكة ، حاجز نشر الفحم ، حاجب الريح ، شلال ذو اتجاهين وقوس عازلة.
4. آلية رفع دلو الإمساك (أربعة براميل تفاضلية ميكانيكية)
يعتمد سفر عربة تفريغ السفينة الميكانيكية التفاضلية على محرك قيادة لتوصيل المخفضين التفاضليين من خلال أداة التوصيل.من خلال التحويل التفاضلي لعلبة التروس ، يتم تحويل الرافعة إلى حركة عرضية للعربة.
5.دلو الاستيلاء (نظام reeving حبل سلكي)
6. آلية Luffing
تتكون آلية الرفع الخاصة بجسر التفريغ من نوع الجسر من المحرك ، والفرامل ، والمخفض ، والأسطوانة ، وفرامل الأمان.
7.Wire نظام reeving حبل آلية luffing
8. جهاز ربط أمان ناتئ
عندما يتم رفع ناتئ مفرغ الحمولة إلى 80 درجة ، يتم استخدام جهاز خطاف الأمان لتعليق الكابول وفك حبل السلك الفولاذي في نفس الوقت.عادة ما يتم تشغيل خطاف الأمان بواسطة أسطوانة هيدروليكية أو مشغل كهروهيدروليكي.
9.Wire حبل نظام reeving من عربة دعم حبل الأسلاك
