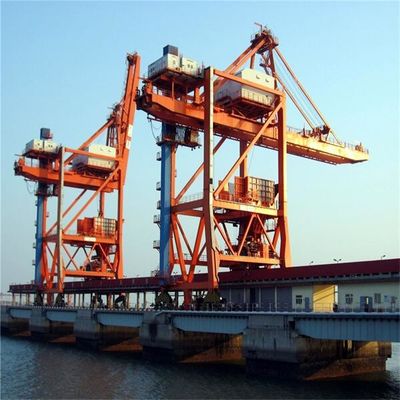

آلية تفريغ سفينة المواد السائبة مع حزام الاستيلاء على سفينة التفريغ

منتوج وصف



آلة تفريغ السفن من نوع الجسر التفاضلي الميكانيكي (الكهربائي)



إن وحدة تفريغ السفن من نوع الجسر التفاضلي الميكانيكي (الكهربائي) عبارة عن مجموعة من أجهزة التفريغ الفعالة والموثوقة وعالية الأداء المخصصة للميناء والأعمال التي تتعامل مع البضائع السائبة الجافة.



يتم تركيب وحدة تفريغ السفينة في الميناء ، وتفريغ البضائع السائبة الجافة (الفحم ، الخام ، المسحوق المعدني ، الأسمنت ، فحم الكوك ، الرماد ، الحبوب ، إلخ) من عنبر السفينة عبر دلو الإمساك.تفريغ البضائع السائبة الجافة إلى القادوس ، ثم إلى الحزام الناقل عبر القادوس.بواسطة الحزام الناقل ، يتم نقل البضائع السائبة الجافة إلى حظيرة الماشية للتخزين.



مفرغ السفن من نوع الجسر بما في ذلك نوع العربة ذاتية الدفع ونوع عربة سحب حبل الأسلاك.نوع عربة سحب حبل الأسلاك بما في ذلك نوع العربة الرئيسي والمساعد ونوع العربة التفاضلية بأربعة براميل.نوع عربة التروس التفاضلية بأربعة براميل بما في ذلك نوع العربة التفاضلي الميكانيكي بأربعة براميل ونوع عربة التروس التفاضلية الكهربائية بأربعة براميل.



إن آلة تفريغ السفن من نوع الجسر التفاضلي الميكانيكية (الكهربائية) هي الأكثر تقدمًا وتستخدم على نطاق واسع اليوم.يتم التحكم في نظام الرفع ونظام الفتح ونظام السحب عن طريق أربع براميل.تم تصميمه خصيصًا للتخصص في حلول معالجة السائبة الاحترافية التي توفر أعلى مستويات الأداء.



نموذج	عربة ذاتية الحركة	عربة رئيسية ومساعدة	التفاضل الميكانيكي	تفاضل كهربائي
وزن(٪)	100٪	80٪	60 ~ 65٪	60٪
المزيد	1.4	1.5	1.7 ~ 1.8	1.7 ~ 1.8
سلك حبل lengtg	1	6	2.5	2.5
استهلاك الطاقة	1	2.5	1.1	1.2
القيمه التشغيليه(٪)	100٪	95٪	90٪	90٪
عطل وصيانة	معدل الانهيار مرتفع ويصعب الحفاظ عليه	معدل الانهيار منخفض وسهل الصيانة ولكن نظام الحبل السلكي معقد	نظام الحبل السلكي بسيط وسهل التغيير مخفض التروس هو تصميم محدد ويصعب صيانته وتغييره	نظام الحبل السلكي بسيط ، ومخفض التروس قياسي ، وسهل الصيانة ، والنظام الكهربائي معقد
تكلفة الأساسيات والمرافق (٪)	100٪	95٪	85٪	85٪



نموذج	التفاضل الميكانيكي	تفاضل كهربائي
الوزن (ر)	1100	1050
مسافة السكك الحديدية (م) مسافة العجلة (م)	18 ~ 28 18	18 ~ 28 18
لا عجلة ضغط العجلة T سائق KW	40 50 7.5 * 10	40 50 7.5 * 10
آلية Luffing KW	90 ~ 110	90 ~ 110
آلية أربعة براميل KW	ابدأ 2X500KW تشغيل 315 كيلو واط	4 * 400



مواصفات مفرغ السفن

وعاء

الاهلية

تفريغ الوقت

قدرة الرفع من الاستيلاء

وزن انتزاع واحد

دورة مرات

دورة واحدة

كثافة المواد السائبة

سكة حديدية مسافه: بعد

سكة حديدية

عجلة الضغط

تمتد تصل المسافة من الاستيلاء

الوصول الخلفي مسافة الاستيلاء

الرفع سرعة

خفض سرعة

عربة سرعة

سفر سرعة

DWT

ذ

ساعات

تي

تي

س

ر / م 3

م

كيلو نيوتن

م

م

م / دقيقة

م / دقيقة

م / دقيقة

م / دقيقة

1000

340

2.94

10

5.5

61.82

58.23529412

0.85

16

QU80

350

23

21

90

100

120

25

5000

500-2000

2.5 ~ 10

12.5 ~ 48

7.3 ~ 28

67.42 ~ 71.43

52.56-53.4

0.8 ~ 0.9

10.5 ~ 20

QU80 ~ 100

245 ~ 600

24 ~ 28

8 ~ 16

100 ~ 160

120 ~ 190

150 ~ 240

20

8000

1000

8.00

25

14.8

67.57

53.28

20

QU100

350

28

17

135

150

180

20

20000

800-1000

20.00

22 ~ 30

13.3 ~ 14.8

55.56 ~ 67.57

53.28 ~ 64.8

0.85

16 ~ 22

QU80 ~ 120

330 ~ 530

24 ~ 38

21

12 ~ 135

135 ~ 150

180

20 ~ 25

30000

1250

24.00

32

19.6

63.78

56.448

0.95

16

QU100

505

33

14

135

150

220

25

35000

800 ~ 1600

21.88 ~ 43.75

22 ~ 40.5

12.8 ~ 25

62.52 ~ 76.19

54 ~ 57.6

0.85 ~ 0.95

14 ~ 24

QU80 ~ 100

330 ~ 530

27 ~ 31

11 ~ 19

120 ~ 135

135 ~ 180

180 ~ 220

20 ~ 25

50000

1250 ~ 1650

33.3 ~ 40

32 ~ 40

19.5 ~ 25

60 ~ 67.35

56.16 ~ 60

0.85 ~ 0.95

22 ~ 26

QU100 ~ 120

500 ~ 520

30 ~ 33

17 ~ 19

150 ~ 200

180 ~ 240

180 ~ 220

20 ~ 25

70000

1250 ~ 1750

40 ~ 56

34 ~ 42

20.5 ~ 25.75

52.08 ~ 68

53 ~ 69.12

0.85 ~ 0.9

22 ~ 30

QU100 ~ 120

500 ~ 600

32 ~ 40

16.5 ~ 27

160 ~ 220

190 ~ 240

180 ~ 240

20 ~ 25

100000

1000 ~ 1800

55.56 ~ 100

30 ~ 46

18 ~ 27.6

55.56 ~ 75.12

48 ~ 64.8

0.8-1

22 ~ 26

QU120

450 ~ 600

30 ~ 38

17 ~ 20

135 ~ 180

150 ~ 220

180 ~ 240

25

150000

1800 ~ 2100

71.42 ~ 83.33

45 ~ 52

27.2 ~ 31.5

63.16 ~ 66.67

54 ~ 57

0.90 ~ 2.4

24 ~ 28

QU120

600 ~ 736

39 ~ 41.5

19 ~ 24

160 ~ 200

190 ~ 240

200 ~ 240

20 ~ 25



الهيكل الرئيسي لتفريغ السفن من نوع الجسر

آلية تفريغ سفينة الاستيلاء على الجسر





1. آلية السفر



طريقة القيادة لآلية السفر متعددة القيادة.تتكون آلية السفر من جهاز القيادة وجهاز دعم السفر وجهاز حماية السلامة.يعتمد جهاز دعم الحركة على مجموعة العجلات مع عارضة التوازن ، وتعتمد العجلة على عجلة محمل متدحرجة بحواف مزدوجة للعجلات ، ويجب ألا يقل عدد عجلات القيادة عن 50٪ من إجمالي عدد العجلات.
معظم وحدات القيادة عبارة عن ثلاثة مخفضات في واحد ، والتي يمكن أيضًا دمجها بواسطة مخفضات ، ومكابح ومحركات من خلال أدوات التوصيل



2. الهيكل الرئيسي لتفريغ السفن من نوع الجسر



يعتمد اتصال الهيكل الفولاذي الرئيسي لتفريغ السفن على اتصال صارم ، وتكون صلابة الماكينة بأكملها قوية بدرجة كافية.
تم اعتماد الفولاذ المتداول على شكل T للعارضة الأمامية والخلفية لمفرغ السفينة وشعاع سكة ​​الترولي بدون لحام شرائح ، لتجنب تشقق إجهاد اللحام الذي قد يحدث عند دحرجة عجلات العربة للخلف وللأمام.



3. نظام القادوس



يتكون نظام تفريغ القادوس من قادوس الفحم ، وحدة التغذية ، قادوس الشوكة ، حاجز نشر الفحم ، حاجب الريح ، مزلق ثنائي الاتجاه وقوس عازلة.



4. آلية رفع دلو الإمساك (أربعة براميل تفاضلية ميكانيكية)



يعتمد سفر عربة تفريغ السفينة الميكانيكية التفاضلية على محرك قيادة لتوصيل المخفضين التفاضليين من خلال أداة التوصيل.من خلال التحويل التفاضلي لعلبة التروس ، يتم تحويل الرافعة إلى حركة عرضية للعربة.



5.Grab دلو (نظام reeving حبل سلكي)



6. آلية Luffing



تتكون آلية الرفع الخاصة بجسر التفريغ من نوع الجسر من المحرك ، والفرامل ، والمخفض ، والأسطوانة ، وفرامل الأمان.



7.Wire حبل نظام reeving آلية luffing





8. جهاز ربط أمان ناتئ



عندما يتم رفع ناتئ مفرغ الحمولة إلى 80 درجة ، يتم استخدام جهاز خطاف الأمان لتعليق الكابول وفك حبل السلك الفولاذي في نفس الوقت.عادة ما يتم تشغيل خطاف الأمان بواسطة أسطوانة هيدروليكية أو مشغل كهروهيدروليكي.





9.Wire حبل نظام reeving من عربة دعم حبل الأسلاك





نظرة عامة على عملية الإنتاج
