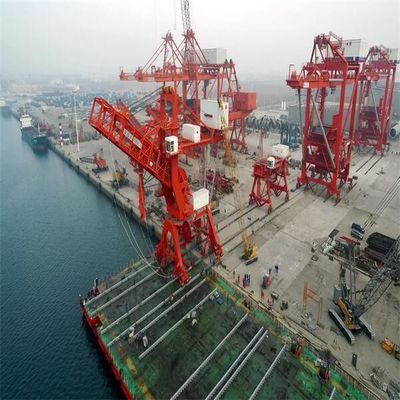

نظام تفريغ السفن من نوع الحزام مناولة المواد السائبة في محطة الميناء البحري
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SSI-HDCZ |
| إصدار الشهادات: | manufacture certificate |
| رقم الموديل: | حسب الطلب |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | US $1,500,000-5,000,000/ Set |
| تفاصيل التغليف: | حالة خشبية أو عارية |
| وقت التسليم: | 6 أشهر بعد استلام الدفعة المقدمة |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 20 مجموعة / سنة |
|
معلومات تفصيلية |
|||
| وصف: | مفرغ السفينة | لوحة: | ماركة أوروبية |
|---|---|---|---|
| اللون: | حسب الطلب | سعة: | 1200 طن / ساعة |
| حرف: | متين | ميزة: | أداء عالي |
| المنفعة: | تكلفة منخفضة | كلفة: | معقول |
| تسليط الضوء: | الاستيلاء على وحدة تفريغ السفن مناولة المواد السائبة,نظام تفريغ السفينة الاستيلاء,أجهزة التفريغ من نوع الاستيلاء على ميناء بحري |
||
منتوج وصف
آلة تفريغ السفن من نوع الجسر التفاضلي الميكانيكي (الكهربائي)
إن وحدة تفريغ السفن من نوع الجسر التفاضلي الميكانيكي (الكهربائي) عبارة عن مجموعة من أجهزة التفريغ الفعالة والموثوقة وعالية الأداء المخصصة للميناء والأعمال التي تتعامل مع البضائع السائبة الجافة.
مع سنوات عديدة من الخبرة في آلة التفريغ من نوع الجسر ، أثبتت HDCZ أنها حالة ناجحة في جميع أنحاء العالم.
| نموذج | عربة ذاتية الحركة | عربة رئيسية ومساعدة | التفاضل الميكانيكي | تفاضل كهربائي |
| وزن(٪) | 100٪ | 80٪ | 60 ~ 65٪ | 60٪ |
| المزيد | 1.4 | 1.5 | 1.7 ~ 1.8 | 1.7 ~ 1.8 |
| حبل سلكيلينغتغ | 1 | 6 | 2.5 | 2.5 |
| استهلاك الطاقة | 1 | 2.5 | 1.1 | 1.2 |
| التشغيل استرجاع(٪) | 100٪ | 95٪ | 90٪ | 90٪ |
| عطل وصيانة | انفصال معدل متوسط و صعب ل الحفاظ | معدل الانهيار منخفض وسهل الصيانة ولكن نظام الحبل السلكي معقد | نظام الحبل السلكي بسيط وسهل التغيير مخفض التروس هو تصميم محددومن الصعب الحفاظ عليها وتغييرها | نظام الحبل السلكي بسيطومخفض التروس قياسيوسهل الصيانةوالنظام الكهربائي معقد |
| تكلفة الأساسيات والمرافق (٪) | 100٪ | 95٪ | 85٪ | 85٪ |
| نموذج | التفاضل الميكانيكي | تفاضل كهربائي |
| الوزن (ر) | 1100 | 1050 |
|
مسافة السكك الحديدية(م) مسافة العجلة(م) |
18 ~ 28 18 |
18 ~ 28 18 |
|
لا عجلة ضغط العجلة T سائق KW |
40 50 7.5 * 10 |
40 50 7.5 * 10 |
| آلية Luffing KW | 90 ~ 110 | 90 ~ 110 |
| آلية أربعة براميل KW |
ابدأ 2X500KW تشغيل315 كيلو واط |
4 * 400 |
| مواصفات مفرغ السفن | ||||||||||||||||
| وعاء | سعة | تفريغ الوقت | قدرة الرفع من الاستيلاء |
وزن انتزاع واحد |
دورة مرات |
دورة واحدة | كثافة المواد السائبة |
سكة حديدية مسافه: بعد |
سكة حديدية | عجلة الضغط |
تمتد تصل المسافة من الاستيلاء |
الوصول الخلفي مسافة الاستيلاء |
الرفع سرعة |
خفض سرعة |
عربة سرعة |
سفر سرعة |
| DWT | ذ | ساعات | تي | تي | س | ر / م 3 | م | كيلو نيوتن | م | م | م / دقيقة | م / دقيقة | م / دقيقة | م / دقيقة | ||
| 1000 | 340 | 2.94 | 10 | 5.5 | 61.82 | 58.23529412 | 0.85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5 ~ 10 | 12.5 ~ 48 | 7.3 ~ 28 | 67.42 ~ 71.43 | 52.56-53.4 | 0.8 ~ 0.9 | 10.5 ~ 20 | QU80 ~ 100 | 245 ~ 600 | 24 ~ 28 | 8~16 | 100 ~ 160 | 120 ~ 190 | 150 ~ 240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14.8 | 67.57 | 53.28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20.00 | 22 ~ 30 | 13.3 ~ 14.8 | 55.56 ~ 67.57 | 53.28 ~ 64.8 | 0.85 | 16 ~ 22 | QU80 ~ 120 | 330 ~ 530 | 24 ~ 38 | 21 | 12 ~ 135 | 135 ~ 150 | 180 | 20 ~ 25 |
| 30000 | 1250 | 24.00 | 32 | 19.6 | 63.78 | 56.448 | 0.95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800 ~ 1600 | 21.88 ~ 43.75 | 22 ~ 40.5 | 12.8 ~ 25 | 62.52 ~ 76.19 | 54 ~ 57.6 | 0.85 ~ 0.95 | 14 ~ 24 | QU80 ~ 100 | 330 ~ 530 | 27 ~ 31 | 11 ~ 19 | 120 ~ 135 | 135 ~ 180 | 180 ~ 220 | 20 ~ 25 |
| 50000 | 1250 ~ 1650 | 33.3 ~ 40 | 32 ~ 40 | 19.5 ~ 25 | 60 ~ 67.35 | 56.16 ~ 60 | 0.85 ~ 0.95 | 22 ~ 26 | QU100 ~ 120 | 500 ~ 520 | 30 ~ 33 | 17 ~ 19 | 150 ~ 200 | 180 ~ 240 | 180 ~ 220 | 20 ~ 25 |
| 70000 | 1250 ~ 1750 | 40 ~ 56 | 34 ~ 42 | 20.5 ~ 25.75 | 52.08 ~ 68 | 53 ~ 69.12 | 0.85 ~ 0.9 | 22 ~ 30 | QU100 ~ 120 | 500 ~ 600 | 32 ~ 40 | 16.5 ~ 27 | 160 ~ 220 | 190 ~ 240 | 180 ~ 240 | 20 ~ 25 |
| 100000 | 1000 ~ 1800 | 55.56 ~ 100 | 30 ~ 46 | 18 ~ 27.6 | 55.56 ~ 75.12 | 48 ~ 64.8 | 0.8-1 | 22 ~ 26 | QU120 | 450 ~ 600 | 30 ~ 38 | 17 ~ 20 | 135 ~ 180 | 150 ~ 220 | 180 ~ 240 | 25 |
| 150000 | 1800 ~ 2100 | 71.42 ~ 83.33 | 45 ~ 52 | 27.2 ~ 31.5 | 63.16 ~ 66.67 | 54 ~ 57 | 0.90 ~ 2.4 | 24 ~ 28 | QU120 | 600 ~ 736 | 39 ~ 41.5 | 19 ~ 24 | 160 ~ 200 | 190 ~ 240 | 200 ~ 240 | 20 ~ 25 |
الهيكل الرئيسي لتفريغ السفن من نوع الجسر
آلية تفريغ سفينة الاستيلاء على الجسر
1. آلية السفر
2. الهيكل الرئيسي لتفريغ السفن من نوع الجسر
3. نظام القادوس
4. آلية رفع دلو الإمساك (أربعة براميل تفاضلية ميكانيكية)
5.Grab دلو (نظام reeving حبل سلكي)
6. آلية Luffing
7.Wire نظام reeving حبل آلية luffing
8. جهاز ربط أمان ناتئ
9.Wire حبل نظام reeving من عربة دعم حبل الأسلاك
