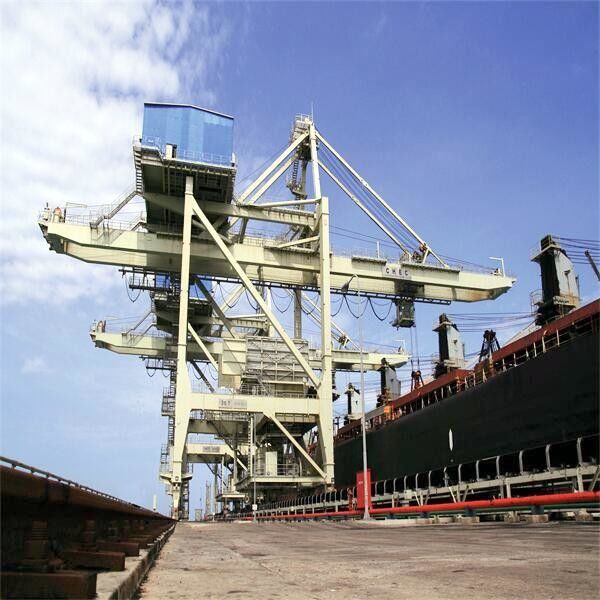

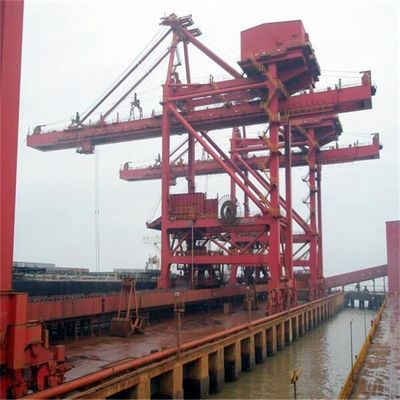

آلة تفريغ السفن المثبتة على السكك الحديدية من أجل معالجة الفحم والخام
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SSI-HDCZ |
| إصدار الشهادات: | manufacture certificate |
| رقم الموديل: | حسب الطلب |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | US $1,500,000-5,000,000/ Set |
| تفاصيل التغليف: | حالة خشبية أو عارية |
| وقت التسليم: | 6 أشهر بعد استلام الدفعة المقدمة |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 20 مجموعة / سنة |
|
معلومات تفصيلية |
|||
| وصف: | نظام تفريغ السفن | لوحة: | جوتن |
|---|---|---|---|
| اللون: | الأصفر | سعة: | 2600 طن / ساعة |
| حرف: | موثوق بها | ميزة: | صيانة منخفضة |
| محرك: | والعلامة التجارية الأعلى | المخفض: | ماركة أوروبية |
| تسليط الضوء: | أنظمة تفريغ السفن لمناولة الخام,آلة تفريغ السفن بدلو مناولة الفحم,آلات التفريغ من النوع المسك بالسكك الحديدية |
||
منتوج وصف
نظام تفريغ السفن ، جهاز تفريغ السفن من نوع الاستيلاء ، من أجل تفريغ السفن لمناولة المواد السائبة من الفحم والركام
يتم تصميم مفرغ السفن SSI-HDCZ بشكل عام وفقًا لمتطلبات المواصفات الفنية للعميل.
مفرغ السفن من نوع الجسر بما في ذلك نوع العربة ذاتية الدفع ونوع عربة سحب حبل الأسلاك.نوع عربة سحب حبل الأسلاك بما في ذلك نوع العربة الرئيسي والمساعد ونوع العربة التفاضلية بأربعة براميل.نوع عربة التروس التفاضلية بأربعة براميل بما في ذلك نوع العربة التفاضلي الميكانيكي بأربعة براميل ونوع عربة التروس التفاضلية الكهربائية بأربعة براميل.
إن آلة تفريغ السفن من نوع الجسر التفاضلي الميكانيكية (الكهربائية) هي الأكثر تقدمًا وتستخدم على نطاق واسع اليوم.يتم التحكم في نظام الرفع ونظام الفتح ونظام السحب عن طريق أربع براميل.تم تصميمه خصيصًا للتخصص في حلول معالجة السائبة الاحترافية التي توفر أعلى مستويات الأداء.
من خلال استخدام سفن نقل كبيرة لشحن الماكينة بالكامل بدون تفكيك ، مما يقلل بشكل كبير من وقت التركيب والتشغيل للمعدات في موقع العميل.
| نموذج | عربة ذاتية الحركة | عربة رئيسية ومساعدة | التفاضل الميكانيكي | تفاضل كهربائي |
| وزن(٪) | 100٪ | 80٪ | 60 ~ 65٪ | 60٪ |
| المزيد | 1.4 | 1.5 | 1.7 ~ 1.8 | 1.7 ~ 1.8 |
| حبل سلكيلينغتغ | 1 | 6 | 2.5 | 2.5 |
| استهلاك الطاقة | 1 | 2.5 | 1.1 | 1.2 |
| التشغيل استرجاع(٪) | 100٪ | 95٪ | 90٪ | 90٪ |
| عطل وصيانة | انفصال معدل متوسط و صعب ل الحفاظ | معدل الانهيار منخفض وسهل الصيانة ولكن نظام الحبل السلكي معقد | نظام الحبل السلكي بسيط وسهل التغيير مخفض التروس هو تصميم محددومن الصعب الحفاظ عليها وتغييرها | نظام الحبل السلكي بسيطومخفض التروس قياسيوسهل الصيانةوالنظام الكهربائي معقد |
| تكلفة الأساسيات والمرافق (٪) | 100٪ | 95٪ | 85٪ | 85٪ |
| نموذج | التفاضل الميكانيكي | تفاضل كهربائي |
| الوزن (ر) | 1100 | 1050 |
|
مسافة السكك الحديدية(م) مسافة العجلة(م) |
18 ~ 28 18 |
18 ~ 28 18 |
|
لا عجلة ضغط العجلة T سائق KW |
40 50 7.5 * 10 |
40 50 7.5 * 10 |
| آلية Luffing KW | 90 ~ 110 | 90 ~ 110 |
| آلية أربعة براميل KW |
ابدأ 2X500KW تشغيل315 كيلو واط |
4 * 400 |
| مواصفات مفرغ السفن | ||||||||||||||||
| وعاء | سعة | تفريغ الوقت | قدرة الرفع من الاستيلاء |
وزن انتزاع واحد |
دورة مرات |
دورة واحدة | كثافة المواد السائبة |
سكة حديدية مسافه: بعد |
سكة حديدية | عجلة الضغط |
تمتد تصل المسافة من الاستيلاء |
الوصول الخلفي مسافة الاستيلاء |
الرفع سرعة |
خفض سرعة |
عربة سرعة |
سفر سرعة |
| DWT | ذ | ساعات | تي | تي | س | ر / م 3 | م | كيلو نيوتن | م | م | م / دقيقة | م / دقيقة | م / دقيقة | م / دقيقة | ||
| 1000 | 340 | 2.94 | 10 | 5.5 | 61.82 | 58.23529412 | 0.85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5 ~ 10 | 12.5 ~ 48 | 7.3 ~ 28 | 67.42 ~ 71.43 | 52.56-53.4 | 0.8 ~ 0.9 | 10.5 ~ 20 | QU80 ~ 100 | 245 ~ 600 | 24 ~ 28 | 8~16 | 100 ~ 160 | 120 ~ 190 | 150 ~ 240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14.8 | 67.57 | 53.28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20.00 | 22 ~ 30 | 13.3 ~ 14.8 | 55.56 ~ 67.57 | 53.28 ~ 64.8 | 0.85 | 16 ~ 22 | QU80 ~ 120 | 330 ~ 530 | 24 ~ 38 | 21 | 12 ~ 135 | 135 ~ 150 | 180 | 20 ~ 25 |
| 30000 | 1250 | 24.00 | 32 | 19.6 | 63.78 | 56.448 | 0.95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800 ~ 1600 | 21.88 ~ 43.75 | 22 ~ 40.5 | 12.8 ~ 25 | 62.52 ~ 76.19 | 54 ~ 57.6 | 0.85 ~ 0.95 | 14 ~ 24 | QU80 ~ 100 | 330 ~ 530 | 27 ~ 31 | 11 ~ 19 | 120 ~ 135 | 135 ~ 180 | 180 ~ 220 | 20 ~ 25 |
| 50000 | 1250 ~ 1650 | 33.3 ~ 40 | 32 ~ 40 | 19.5 ~ 25 | 60 ~ 67.35 | 56.16 ~ 60 | 0.85 ~ 0.95 | 22 ~ 26 | QU100 ~ 120 | 500 ~ 520 | 30 ~ 33 | 17 ~ 19 | 150 ~ 200 | 180 ~ 240 | 180 ~ 220 | 20 ~ 25 |
| 70000 | 1250 ~ 1750 | 40 ~ 56 | 34 ~ 42 | 20.5 ~ 25.75 | 52.08 ~ 68 | 53 ~ 69.12 | 0.85 ~ 0.9 | 22 ~ 30 | QU100 ~ 120 | 500 ~ 600 | 32 ~ 40 | 16.5 ~ 27 | 160 ~ 220 | 190 ~ 240 | 180 ~ 240 | 20 ~ 25 |
| 100000 | 1000 ~ 1800 | 55.56 ~ 100 | 30 ~ 46 | 18 ~ 27.6 | 55.56 ~ 75.12 | 48 ~ 64.8 | 0.8-1 | 22 ~ 26 | QU120 | 450 ~ 600 | 30 ~ 38 | 17 ~ 20 | 135 ~ 180 | 150 ~ 220 | 180 ~ 240 | 25 |
| 150000 | 1800 ~ 2100 | 71.42 ~ 83.33 | 45 ~ 52 | 27.2 ~ 31.5 | 63.16 ~ 66.67 | 54 ~ 57 | 0.90 ~ 2.4 | 24 ~ 28 | QU120 | 600 ~ 736 | 39 ~ 41.5 | 19 ~ 24 | 160 ~ 200 | 190 ~ 240 | 200 ~ 240 | 20 ~ 25 |
الهيكل الرئيسي لتفريغ السفن من نوع الجسر
آلية تفريغ سفينة الاستيلاء على الجسر
1. آلية السفر
2. الهيكل الرئيسي لتفريغ السفن من نوع الجسر
3. نظام القادوس
4. آلية رفع دلو الإمساك (أربعة براميل تفاضلية ميكانيكية)
5.Grab دلو (نظام reeving حبل سلكي)
6. آلية Luffing
7.Wire نظام reeving حبل آلية luffing
8. جهاز ربط أمان ناتئ
9.Wire حبل نظام reeving من عربة دعم حبل الأسلاك
نظرة عامة على عملية الإنتاج
معلومات عنا
تتخذ شركة Shanghai Sunshine Industrial Technology Co. ، Ltd. تطوير القدرة على التصنيع الدقيق هدفها الاستراتيجي ، وتدمج القدرة على التصميم والقدرة على التصنيع ، وتصمم المعدات والأنظمة الاحترافية للتعامل مع مختلف الشحنات السائبة الجافة ، وتتخصص في تصنيع الدقة الكبيرة والمتوسطة الحجم قطع غيار للمعدات.تتمتع Shanghai Sunshine بقدرة ممتازة على البحث والتطوير والتصميم لمعدات نقل البضائع السائبة وتدمج القدرة التصنيعية البارزة وسنوات من الخبرة التصنيعية الغنية لمصنع Tonglu Fuchunjiang Power Generation.تتمتع Shanghai Sunshine بقدرة تقنية قوية وقدرة إنتاج بجودة عالية وسعر عمل منخفض.لدينا معدات التحميل والتفريغ بما في ذلك آلة قلب القطار ، وتفريغ السفن ، ومحمل السفن ، وما إلى ذلك. لدينا معدات النقل بما في ذلك الحزام الناقل ، الناقل اللولبي ، ناقل دلو السلسلة ، ناقل الكاشطة ، نظام النقل الهوائي بمرحلة الضغط المنخفض ذات الضغط المنخفض ، وما إلى ذلك. معدات التخزين بما في ذلك مصحح التكديس بعجلة الدلو ، آلة إعادة تدوير المشط ، ناقل الكاشطة ، إلخ. بالإضافة إلى ذلك ، توفر Shanghai Sunshine أيضًا أجزاء وهيكل فولاذي لحام للمعدات الثقيلة.
