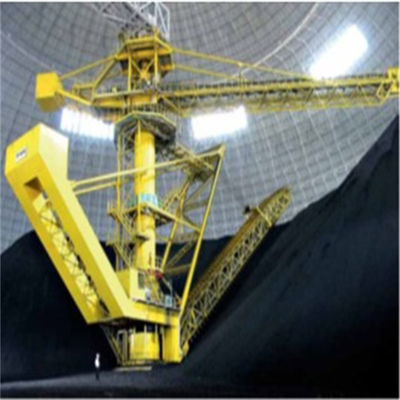

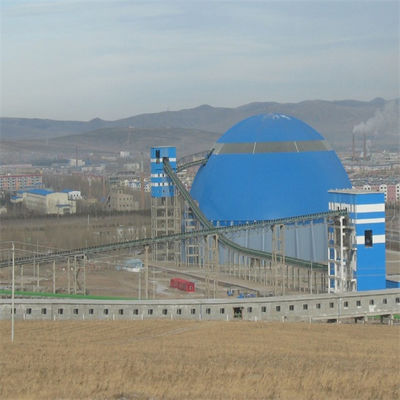

نظام التكديس والاستصلاح الدائري الدائري لمحطة توليد الطاقة التي تعمل بالفحم

منتوج وصف

نظام تكديس واستصلاح لحوض التخزين الدائري لمحطة توليد الطاقة التي تعمل بالفحم



مقدمة



يتم استخدام مكدس واستعادة مكشطة القنطرية الدائرية بشكل أساسي في مواد البناء ، والفحم ، والمعادن ، والطاقة الكهربائية ، والموانئ ، وغيرها من الصناعات ، ويستخدم في الغالب لتكديس الحجر الجيري أو الفحم والمواد السائبة الأخرى.تم تجهيز ناتئ المعبئ بحزام ناقل ، يمر عبر سقف شبكة الهيكل الفولاذي لساحة التخزين الدائرية من ناقل الحزام على الحامل ، وتكمل المواد المدخلة التراص المخروطي الحلقي من خلال ناقل الحزام على ناتئ المعبئ.يكمل المسترد أعمال الاستصلاح من خلال ثلاث عمليات ربط: نظام السفر ، ونظام الرافعة ، ونظام الكاشطة.آلة إعادة التدوير بالكاشطة تقوم بكشط المواد في القادوس المخروطي أسفل العمود المركزي على طول منحدر الركيزة وإخراج المواد من خلال المغذي الاهتزازي وناقل الحزام الأرضي.































ميزة



مشروع	معدات التكديس والاستصلاح
لوحة	هيمبل
اللون	من قبل المستخدم
سعة	1800 طن / ساعة
حرف	واجب ثقيل
مميزات	صيانة منخفضة
المنفعة	تكلفة منخفضة
تطبيق	مناولة الفحم

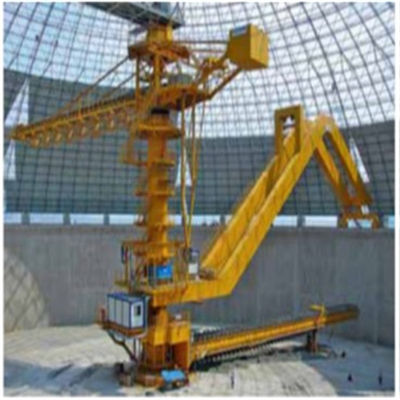

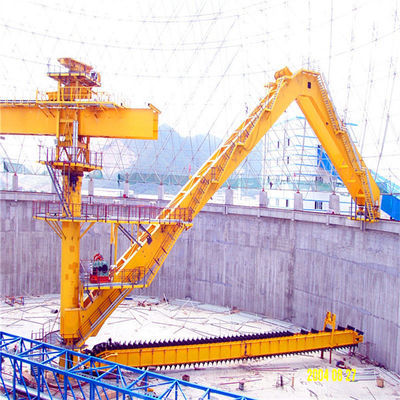

المكونات الرئيسية للرافعة الدائرية وجهاز الاسترداد



1. هيكل الصلب التراص ، الحزام ناتئ

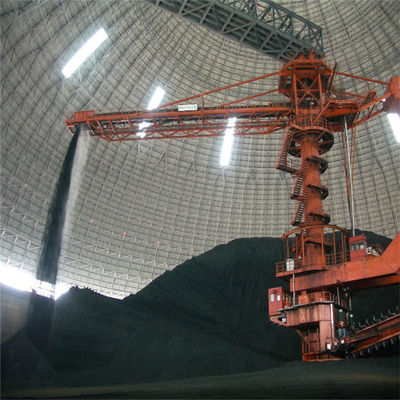

المعبئ الكابولي يأخذ العمود المركزي كمركز ، أحد طرفيه هو ناقل الحزام بهيكل فولاذي ناتئ ، والطرف الآخر هو صندوق ثقل الموازنة.يتم توصيل جزء الدوران الأوسط التراص بالعمود المركزي عن طريق محمل الدوران ، ويمكن أن تدور الرافعة عن طريق ربط الترس الصغير على محرك الدوران مع الترس الموجود في العمود المركزي.يتم تفريغ المواد التي تدخل إلى حظيرة الماشية الدائرية على رأس ناقل الحزام الكابولي ويتم تكديسها مباشرة إلى حظيرة الماشية.يدور المعبئ بزاوية معينة للتكديس المنحدر حتى يتم تكديسه في كومة حلقية.

هناك نوعان هيكليان رئيسيان من الرافعة الكابولية ، النوع الثابت الكابولي ونوع الرافعة الكابولية.

مقارنة بين نوعي التكديس:

(1) مزايا المعبئ الثابت هي الهيكل البسيط والتكلفة المنخفضة.العيب هو أنه عندما لا يكون الجزء السفلي من المعبئ مكدسًا أو تكون كومة المواد منخفضة ، يكون الفرق كبيرًا ، ويكون الغبار في حظيرة الماشية أكثر خطورة (حتى مع نظام الرش).

(2) تستخدم رافعة التكديس Luffing الاسطوانة الهيدروليكية لرفع أو خفض الكابول.ميزتها هي أن الكابولي يمكنه أن يرتفع لأعلى ولأسفل وفقًا لارتفاع التكديس لتقليل سقوط المواد وتجنب الغبار المتطاير.كذلك ، يمكنها تقليل إرتفاع العمود المركزي وتقليل التكلفة.العيب هو أن الهيكل أكثر تعقيدًا.



























































2. عمود الملك وآلية الدوران للمعبئ الدائري وآلة الإصلاح



(1) يوجد العمود الملك لماكينة إعادة تدوير المواد في وسط حوض التخزين الدائري.إنه عنصر مهم في آلة إعادة التدوير.إنه لا يتحمل فقط حمل المكونات الرئيسية وحامل الإدخال ، بل هو أيضًا مركز تثبيت المكونات.لذلك ، فإن متطلبات عملية التصنيع والتركيب عالية جدًا.إنها مصنوعة من صفيحة فولاذية ملفوفة على شكل أسطواني وملحومة ومجمعة.يتم توفير نموذج المنفعة بهيكل فولاذي التراص ، ومحمل متداول للجزء الدوار للتكديس ، وسحب كابل يربط بين مكونات المعدات المختلفة
(2) الجزء العلوي من عمود الملك هو الجزء الدوار للتكديس ، والجزء العلوي منه متصل بحامل ناقل الحزام الذي يدخل حوض التخزين الدائري من خلال المحمل الدوار ويعمل كنقطة دعم لحمل الركيزة ، والجزء السفلي متصل بالعمود الأوسط من خلال المحمل الدوار.
(3) لتمكين جهاز محمل الدوران من تحمل قوة عمودية كبيرة ، قوة أفقية ، ولحظة انقلاب ، تم اعتماد نوع دعم محمل الدوران.المحمل الدوار محمي بغطاء غبار.يمكن أن يتكيف هيكلها مع بيئة العمل القاسية ولها وظائف منع الغبار ، ومنع الغمر في الماء ، وإعادة التزود بالوقود ، والتنظيف ، والصيانة.

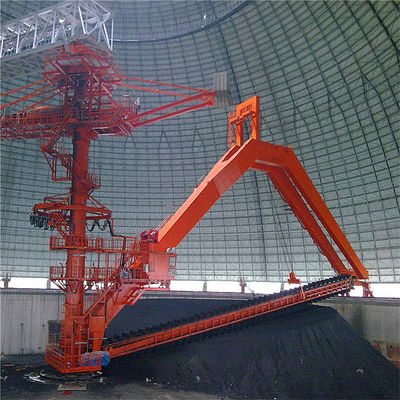

3. آلية luffing المسترد:
تتكون آلية الرافعة من جهاز القيادة ، وتجميع الأسطوانة ، وحبل السلك الفولاذي المزدوج ، ونظام الكشف والتحكم الكهربائي.يتم الانتهاء من عملية الرفع لماكينة الاسترداد من خلال آلية الرفع ، لتحقيق الغرض من استصلاح الطبقات.
آلية Luffing تستخدم حبل فولاذي مزدوج لفائف مفردة ، ويتم اعتماد آلية التوازن عند تقاطع حبال السلك الفولاذي لضمان أن ضغط الحبال الفولاذية اليمنى واليسرى متوازن وأن العمل أكثر أمانًا.
يتم تشغيل جهاز القيادة لآلية luffing ميكانيكيًا عن طريق تحويل التردد وتنظيم السرعة للتحكم بدقة في تباين السعة ، للتحكم في تغيير كمية الاستعادة.لضمان السلامة والموضع الدقيق والموثوق لآلية التأرجح ، يعتمد جهاز القيادة نظام فرملة مزدوج



4. النظام الهيدروليكي

يشتمل النظام الهيدروليكي لمصلح التكديس بشكل أساسي على النظام الهيدروليكي لرافعة التكديس ، والنظام الهيدروليكي لشد سلسلة الكاشطة ، والنظام الهيدروليكي اليدوي لشد الحزام
يتكون النظام الهيدروليكي للتحكم في الرافعة من وحدة محرك المضخة الرئيسية ، ووحدة صمام التحكم ، وأسطوانة الزيت ، ومجموعة خزان الزيت ، والملحقات الهيدروليكية ، وخطوط الأنابيب الهيدروليكية.تم تجهيز خط أنابيب أسطوانة النفخ بصمام أمان تمزق خط الأنابيب ومجموعة صمام أمان.
يتكون النظام الهيدروليكي للتحكم في أسطوانة الشد من مجموعة محرك المضخة ، ومجموعة صمامات التحكم ، والمراكم ، وأسطوانة الزيت ، ومجموعة خزان الزيت ، والملحقات الهيدروليكية ، وخطوط الأنابيب الهيدروليكية.يمكن تعديل شد أسطوانة الشد بواسطة صمام تخفيض الضغط المقابل.



5. نظام التشحيم

يتكون نظام التشحيم المركزي لماكينة التكديس من آلية التكديس ، وآلية الاستعادة ، وآلية العجلة المسننة لنقل الكاشطة (سلسلة مدمجة) ، وآلية الترس المفتوح.
نقاط التشحيم لآلية التكديس: محامل الدوران العلوية والسفلية ، نقاط مفصلات أسطوانة الزيت ، نقاط مفصلات ذراع التكديس ، ومحامل الأسطوانة.طريقة التشحيم: خط مزدوج أوتوماتيكي / نظام تزييت مركزي هجين تدريجي ، مع تحكم PLC.
نقاط التشحيم لآلية الاستصلاح: محمل دوراني كبير منخفض ، كتلة بكرة لولبية لذراع الاستصلاح ، آلية حركة ، إلخ.
طريقة التشحيم: خط مزدوج أوتوماتيكي / نظام تزييت مركزي هجين تدريجي ، مع تحكم PLC.
يتكون نظام التشحيم المتساقط بالزيت من ضرس ناقل الكاشطة من خزان الزيت ، ومفتاح مستوى السائل ، والمفتاح الكهرومغناطيسي ، وصمام تنظيم إسقاط الزيت ، وملحقات خطوط الأنابيب ، والتي تدرك بشكل أساسي تزييت الزيت لسلسلة نقل المكشطة على كلا الجانبين.
طريقة التشحيم: تزييت تقطير الزيت الأوتوماتيكي ، كمية تقطير الزيت القابلة للتعديل ، والتحكم PLC
وضع تزييت التروس المفتوح الدوار: تزييت تقطير الزيت الأوتوماتيكي ، ويتم التحكم في كمية التزييت بواسطة PLC.

















































































6. نظام التحكم في الغبار برذاذ الماء

يتكون نظام التحكم في غبار رذاذ الماء في وحدة إعادة التكديس من مضخة معززة ، وخط أنابيب ، وفلتر ، وصمام يدوي ، وصمام كهربائي ، وصمام فحص ، وصمام تصريف أوتوماتيكي ، ومقياس ضغط ، ومقياس تدفق ، ومقياس مستوى الماء ، ومجموعة فوهة رش.
يكون موضع ووظيفة مجموعة الفوهة كما يلي:
حول الجزء الخارجي من القادوس السفلي عند رأس ناقل حزام تكديس الذراع ، تقوم مجموعة الفوهة برش الماء لتشكيل ستارة مائية للتحكم في الغبار الناتج عن التكديس في الرذاذ.
2) يتم إرفاق المواد المستلمة من ناقل حزام التراص الكابولي في مجرى التوجيه.رش الماء على مجموعة الفوهة للتحكم في الغبار في مجرى التوجيه المغلق.
3) نظام الرش الإضافي: يتكون بشكل أساسي من رشاشين عن بعد ، يتم تثبيتهما في العمود المركزي لماكينة إعادة التدوير.يمكن لرأس ذراع المعبئ الإضافي أن يقوم بقمع الغبار في حظيرة الماشية بشكل فعال.
