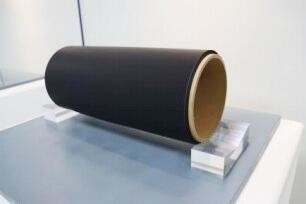

طبقة انتشار الغاز Gdl
تفاصيل المنتج:
مكان المنشأ: | الصين |
اسم العلامة التجارية: | SSI-GH |
إصدار الشهادات: | certificate of registration |
رقم الموديل: | مباحث أمن الدولة -1 |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 100 |
---|---|
تفاصيل التغليف: | حالة خشبية أو عارية |
وقت التسليم: | 15 يوم |
شروط الدفع: | L / C ، D / P ، T / T |
القدرة على العرض: | 20000 مجموعة / سنة |
معلومات تفصيلية |
|||
ميزة: | الموصلية القوية | حياة: | متانة طويلة |
---|---|---|---|
سطح: | سلس | قوة: | قوة ميكانيكية عالية |
شخصية: | قدرة قوية على إدارة المياه | التوصيل: | الموصلية القوية |
تسليط الضوء: | GDL,طبقة انتشار الغاز,ورق الكربون |
منتوج وصف
SSI-GH هي الأولى في الصين التي تستخدم عملية لفة إلى لفة لإنتاج طبقات انتشار الغاز.في الوقت الحاضر ، يمكن أن يصل أقصى عرض للمنتج إلى 1.2 متر ، وهو أكثر ملاءمة للإنتاج التلقائي ، يتميز المنتج بموصلية إلكترونية أقوى ، وقدرة أقوى على إدارة المياه ، ونفاذية هواء ممتازة ، وقوة ميكانيكية عالية ، وصلابة ومرونة مناسبة ، واستقرار كيميائي ممتاز والاستقرار الحراري في ظل مزايا فائقة النحافة والهيكلية الضيقة ومتوازنة السطح لمتانة عالية.لقد أدركنا التصنيع الكامل للعملية والتحكم في جودة العملية عبر الإنترنت من طبقة انتشار الورق والغاز والورق الأساسي ، وفي نفس الوقت لدينا تناسق أفضل للمنتج ، وقد وصلت بعض مؤشرات أداء المنتج إلى المستوى المتقدم الدولي.في الوقت الحاضر ، أطلقنا منتجات طبقة انتشار الغاز المناسبة لخلايا وقود الهيدروجين المبردة بالهواء وخلايا وقود الهيدروجين المبردة بالسائل وكاثودات المحلل الكهربائي لإنتاج الهيدروجين الكهربائي للماء PEM.
نوع طبقة انتشار الغاز لخلية وقود الهيدروجين المبردة
أغراض |
معامل
|
اختيار نموذج لخلية الوقود | |||
GDL-S-16 | GDL-S-18 | GDL-S-20 | GDL-S-22 | ||
1 |
سمك (أم) @ 50KPa |
160 ± 20 |
180 ± 20 |
200 ± 20 |
220 ± 20 |
سمك (أم) @ 1Mpa |
125 ± 20 |
150 ± 20 |
160 ± 20 |
170 ± 20 |
|
2 |
المقاومة (mΩ • cm²) @ 1Mpa |
≤9 |
≤10 |
≤11 |
≤12 |
3 |
كثافة السطح (جم / م²) |
55 ± 5 |
58 ± 5 |
60 ± 5 |
65 ± 5 |
4 |
قوة الشد MD (MPa) |
≥10 |
≥10 |
≥8 |
≥8 |
قوة الشد TD (MPa) |
≥6 |
≥6 |
≥5 |
≥5 |
|
5 |
تدفق الهواء (m³ / (m²h) @ 0.1bar |
≥800 |
≥800 |
≥800 |
≥800 |
6 |
الاستقطاب (V) * @ 1500mA / سم² |
≥0.65 |
≥0.65 |
≥0.65 |
≥0.65 |
الاستقطاب (V) * @ 2000mA / سم² |
≥0.60 |
≥0.60 |
≥0.60 |
≥0.60 |
|
7 |
زاوية الأتصال |
≥150 درجة |
≥150 درجة |
≥150 درجة |
≥150 درجة |
8 |
صلابة MD |
≥5.0 |
≥5.0 |
≥10.0 |
≥10.0 |
صلابة TD
|
≥2.5 |
≥2.5 |
≥5.0 |
≥5.0 |
تنطبق على كومة خلايا الوقود ، وحدة خلايا الوقود ، تكامل نظام خلية الوقود.
جدول اختيار GDL لخلية التحليل الكهربائي
أغراض |
معامل
|
اختيار نموذج لخلية التحليل الكهربائي | ||
GDL-D-24 | GDB-D-22F | GDB-D-22 | ||
1 |
سمك (أم) @ 50KPa |
240 ± 20 |
220 ± 20 |
220 ± 20 |
سمك (أم) @ 1Mpa |
210 ± 15 |
180 ± 15 |
180 ± 15 |
|
2 |
المقاومة (mΩ • cm²) @ 1Mpa |
≤9 |
≤9 |
≤9 |
3 |
كثافة السطح (جم / م²) |
100 ± 5 |
85 ± 5 |
85 ± 5 |
4 |
قوة الشد MD (MPa) |
≥9 |
≥9 |
≥9 |
قوة الشد TD (MPa) |
≥6 |
≥6 |
≥6 |
|
5 |
تدفق الهواء (m³ / (m²h) @ 0.1bar |
≥800 |
≥800 |
≥800 |
7 |
زاوية الاتصال (جانب MPL) MPL |
≥140 درجة |
/ |
/ |
زاوية الاتصال (جانب ورق الكربون) |
≥120 درجة |
≥120 درجة |
≤90 درجة |
|
8 |
صلابة MD |
≥11 |
≥11 |
≥11 |
صلابة TD
|
≥6 |
≥6 |
≥6 |
تنطبق على معدات إنتاج الهيدروجين الكهربائي لغشاء التبادل البروتون (PEM).
جدول اختيار GDL لخلية وقود الهيدروجين المبردة بالهواء
أغراض |
معامل
|
اختيار النموذج لمحطة الطاقة والفضاء | |
GDL-F-20 | GDL-F-22 | ||
1 |
سمك (أم) @ 50KPa |
200 ± 20 |
220 ± 20 |
سمك (أم) @ 1Mpa |
150 ± 15 |
165 ± 15 |
|
2 |
المقاومة (mΩ • cm²) @ 1Mpa |
≤8.5 |
≤9 |
3 |
كثافة السطح (جم / م²) |
60 ± 5 |
65 ± 5 |
4 |
قوة الشد MD (MPa) |
≥8 |
≥8 |
قوة الشد TD (MPa) |
≥5 |
≥5 |
|
5 |
نفاذية الغاز (m³ / (m²h) @ 0.1bar |
≥ 900 |
≥ 900 |
7 |
زاوية الاتصال (جانب MPL) (MPL) |
≥140 درجة |
≥140 درجة |
زاوية الاتصال (جانب ورق الكربون) |
≥120 درجة |
≥120 درجة |
|
8 |
صلابة MD |
≥10 |
≥10 |
صلابة TD
|
≥5 |
≥5 |
تنطبق على:
المركبات الجوية بدون طيار الهيدروجين دراجة الهيدروجين الطاقة المحمولة.
كتلة المدينة | الناتج السنوي GDL | عرض GDL |
شنتشن | مائة ألف متر مربع | 400 ملم |
تيانجين | مليون متر مربع | يمكن أن يصل أقصى عرض إلى 1.2 متر ، حسب احتياجات عملائنا. |
سمات
الموصلية القوية
قدرة قوية على إدارة المياه
نفاذية هواء ممتازة
قوة ميكانيكية عالية
متانة طويلة
سطح أملس
تم قياس أداء GDL لخلية الوقود على دفعات الإنتاج الضخم: 0.655 فولت عند 2000 مللي أمبير / سم 2
