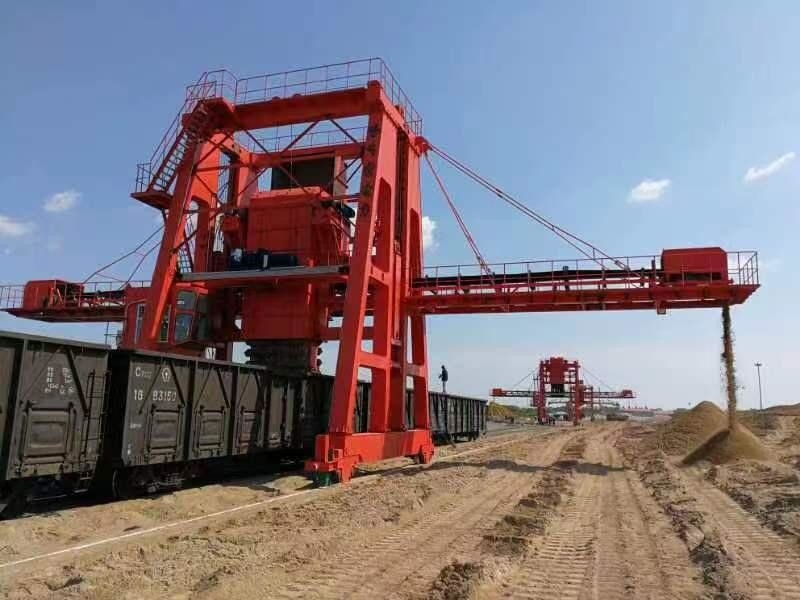

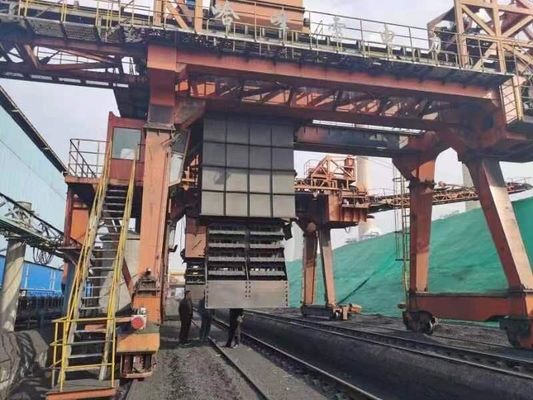

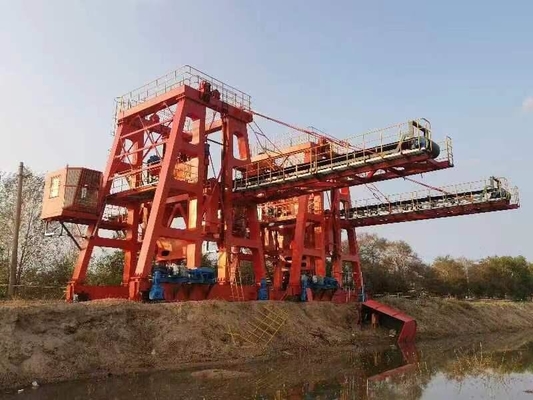

شركة الطاقة معدات مناولة البضائع السائبة آلة تفريغ دلو سلسلة الحجر الجيري

منتوج وصف

شركة الطاقة دلو سلسلة الحجر الجيري مفرغ

1 المقدمة

آلية دلو القلب عبارة عن آلية دلو ذات صف مزدوج ، وسلسلة قيادة مفردة ، والسلسلة عبارة عن سلسلة دبابات عسكرية بميل يبلغ 203 مم.جسم الجرافة مصنوع من مادة مقاومة للاهتراء nm400 ، ويجب تقديم تقرير فحص جودة الفولاذ الأصلي مع البضائع.تم تركيب اللوحة الخلفية لآلية دلو السلسلة ، والجزء السفلي مجهز بجهاز تنظيف بالكاشطة.تبلغ سماكة الكاشطة 30 مم وعرضها 800 مم وهي متصلة بلوحات "s" على كلا الجانبين.من خلال التشغيل السريع للعربة ، يمكن تنظيف العربة وحماية حافة السكين من خدش العربة.معدل التنظيف أكبر من 99٪.تأكد من أن الكمية المتبقية في الصندوق أقل من 1 طن.تم تصميم ارتفاع الرفع لدلو السلسلة وفقًا للعربة القياسية الحالية 60t / 70t ، ولن يؤثر الوضع الثابت على مرور عربة القطار بأكملها.

آلية ونش Luffing

تكوين وترتيب آلية الرافعة.الونش يقع في المنتصف.مراقبة الفيديو لضمان السلامة والموثوقية ، ويتوافق اختيار الأجزاء وحسابها مع البنود ذات الصلة في GB / t3811.

آلية الرفع تتكون من محرك ، قرص أو فرامل عجلة ، أداة توصيل ، مخفض أسنان صلبة ، جهاز أسطوانة ، جهاز بكرة علوية ، إلخ. يتم اعتماد نوع هيكل المحرك الفردي ، المخفض الفردي ، الأسطوانة المفردة ، والفرامل المزدوجة.

هناك حدود لكل من الرفع والخفض في الموضع الأقصى.

الأسطوانة مصنوعة من Q345B ، ملحومة ومشكلة ، ولها هيكل رمح قصير.عندما يتم لحام الأسطوانة في أقسام ، يجب أن يخضع اللحام المحيطي لكشف الخلل بالموجات فوق الصوتية بنسبة 100٪.يجب إجراء المعالجة الحرارية بعد اللحام للتخلص من الإجهاد.NDT لعمود كعب.

يجب أن يكون هناك ما لا يقل عن 2.5 لفة من حبل الأسلاك الفولاذية المتبقية على الأسطوانة عند إنزال دلو السلسلة إلى الوضع المحدود.يتم تثبيت مشبك حبل السلك الفولاذي على جانب الأسطوانة بما لا يقل عن أربعة.

جهاز البكرة الثابتة يستخدم بكرة الربط ، والتي يتم وضعها على المستوى العلوي من إطار العربة ، مما يحافظ على مساحة الصيانة.يجب أن تفي نسبة قطر حبل السلك إلى قطر البكرة وقطر أخدود حبل الأسطوانة بمتطلبات رمز تصميم الرافعة.

2. مواصفات آلة تفريغ الحجر الجيري ذات الدلو التسلسلي

واجب العمل: 3 مناوبات للخدمة الشاقة ، 365 يومًا في السنة

قدرة التفريغ: 350 طن / ساعة

مسافة السكك الحديدية: 6000 مم

مزود الطاقة: بكرة كابل (طاقة) ، أقل من 200

الطاقة: 380-400 فولت

التردد: 50 هرتز

معدل التفريغ: ≥95٪

استهلاك الطاقة: 145 كيلو واط

3. معلمات أخرى

3.1 آليات السفر: 8 عجلات و 4 سائقين.

نموذج المحرك: YX3-132

الطاقة: 7.5KW × 4

السرعة: 1450 لفة / دقيقة

قوة VFD: 30KW للخدمة الشاقة (Seimens / ABB)

نموذج مخفض التروس: سلسلة مخفض الأسنان الصلبة (Flender / SEW)

سرعة السفر: 1.9 ~ 20 م / دقيقة (VFD)

قطر العجلة: Φ630mm

عدد العجلات: 8

أقصى ضغط للعجلة: 15 طن

مسافة السكك الحديدية: 6000 مم

3.2مصعد دلو

نموذج المحرك: YZ225M-

الطاقة: 30KW × 2 台

نموذج مخفض الأسنان الصلب: ZQA500-3 / 4-15.75 (خياطة / فلندر)

النسبة: 15.75

السرعة (سرعة السلسلة): 95.7 م / دقيقة

حجم الجرافة: 43 لتر

عرض الدلو: 1100 مم

نوع السلسلة: سلسلة دبابات عسكرية من صفين

الملعب T203mm

واجب العمل: واجب ثقيل

3.3 ونش Luffing

نموذج المحرك: YZ225M-8

الطاقة: 22KW

السرعة: 750 لفة / دقيقة

نوع مخفض التروس: ZQA650-48.57-8

النسبة: 48.57

سرعة الونش: V = 2.37m / min

3.4 ، حزام ناقل مثبت على ناتئ

ناقل الحزام: طريقة واحدة للتفريغ ،

جهاز النقل: YDΦ630-1000-2.5

الطاقة: 15KW

بكرة الانحناء: Φ500

السرعة: V = 3.15 م / ث

العرض: ب = 1000 مم

قدرة النقل: Q = 800t / h

منظف ​​السير الناقل: الشفرة مصنوعة من البولي يوريثين
