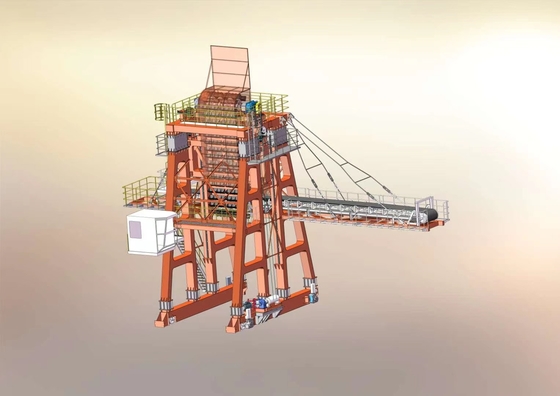

عربة تفريغ دلو سلسلة عربة لشركة الطاقة التي تعمل بالفحم

منتوج وصف

عربة تفريغ دلو سلسلة التفريغ لتفريغ الفحم لشركة الطاقة التي تعمل بالفحم

1 المقدمة

تم اعتماد هيكل الصندوق المغلق بالكامل.الهيكل الفولاذي مصنوع من Q345B.يعتمد الهيكل المتحرك على نوع بدلة من ثلاثة في واحد ، وأربع مجموعات من نوع العربة ، وثماني عجلات متحركة.عجلة بقطر 630 مم مع نظام قيادة VFD للسفر.يتحكم VFD واحد في أربع مجموعات من المحركات للسفر بثبات.

آلية دلو السلسلة مزودة بجهاز قفل وجهاز حماية التعشيق.

جهاز القفل: عندما يرتفع مصعد الدلو إلى الموضع المحدود ، يمكن تنشيط جهاز القفل تلقائيًا ، ويمكن أن يتحمل جهاز القفل وزن آلية القلب من خلال آلية قضيب الدفع الهيدروليكي ، والتي يمكن أن تمنع الإصابات وحوادث تلف المعدات بسبب انزلاق آلية رفع الجرافة بسبب فشل الفرامل ، وكذلك إطالة عمر خدمة حبل السلك الفولاذي.

جهاز الحماية المتشابك: عندما يرتفع مصعد الجرافة إلى الموضع المحدد ، ستتحول إشارة المرور إلى اللون الأخضر تلقائيًا ، مما يسهل على سائق القطار تحديد ما إذا كانت وحدة التفريغ تعمل وما إذا كان يمكنها الدخول إلى المحطة

تتميز أداة تفريغ الحجر الجيري بدلو السلسلة أيضًا بحماية متشابكة أخرى ، مثل التشابك بين مشبك السكة وآلية السفر ، والتشابك بين ناقل الحزام وآلية القلاب ، والتشابك بين باب غرفة العمليات ومصدر الطاقة الرئيسي ( على سبيل المثال ، لا يمكن إغلاق الباب ، ولا يمكن توفير مصدر الطاقة الرئيسي) ، مما يضمن أن آلة تفريغ الحجر الجيري لمصعد المصعد تعمل في حالة بيئة آمنة على مدار السنة وتحسن معدل التشغيل.

الجزء السفلي من دلو السلسلة مُجهز بجهاز حماية بسلسلة مكشطة كبيرة ، والتي لا يمكنها فقط تنظيف المواد تمامًا ولكن أيضًا لا تلحق الضرر بالعربة.عندما يعمل دلو السلسلة ، يلعب جهاز الكشط دور كشط المواد.مادة الكاشطة 16Mn ، وذلك لتقليل فائض المواد قدر الإمكان وتقليل كثافة اليد العاملة للعمال.معدل التفريغ أكبر من 99٪ والمواد المتبقية أقل من 1 طن.

أسنان دلو السلسلة مصنوعة من لوحة مقاومة للتآكل من سبيكة 60Si2Mn ، مما يزيد من عمر الخدمة بمقدار 3-4 مرات مقارنة باللوحة العادية المقاومة للتآكل.

إن المكونات الكهربائية لماكينة تفريغ دلو السلسلة كلها من منتجات Siemens ، ABB أو Schneider.تستخدم مواد العزل الحراري ومكيفات الهواء (العلامة التجارية: Gree) في كابينة المشغل.يتم استخدام الزجاج المقسى في غرفة العمليات ، ويتم ارتداء ممسحة كهربائية ، بيئة كابينة المشغل مريحة.

2. مواصفات آلة تفريغ الحجر الجيري ذات الدلو التسلسلي

واجب العمل: 3 مناوبات للخدمة الشاقة ، 365 يومًا في السنة

قدرة التفريغ: 350 طن / ساعة

مسافة السكك الحديدية: 6000 مم

مزود الطاقة: بكرة كابل (طاقة) ، أقل من 200

الطاقة: 380-400 فولت

التردد: 50 هرتز

معدل التفريغ: ≥95٪

استهلاك الطاقة: 145 كيلو واط

3. معلمات أخرى

3.1 آليات السفر: 8 عجلات و 4 سائقين.

نموذج المحرك: YX3-132

الطاقة: 7.5KW × 4

السرعة: 1450 لفة / دقيقة

قوة VFD: 30KW للخدمة الشاقة (Seimens / ABB)

نموذج مخفض التروس: سلسلة مخفض الأسنان الصلبة (Flender / SEW)

سرعة السفر: 1.9 ~ 20 م / دقيقة (VFD)

قطر العجلة: Φ630mm

عدد العجلات: 8

أقصى ضغط للعجلة: 15 طن

مسافة السكك الحديدية: 6000 مم

3.2مصعد دلو

نموذج المحرك: YZ225M-

الطاقة: 30KW × 2 台

نموذج مخفض الأسنان الصلب: ZQA500-3 / 4-15.75 (خياطة / فلندر)

النسبة: 15.75

السرعة (سرعة السلسلة): 95.7 م / دقيقة

حجم الجرافة: 43 لتر

عرض الدلو: 1100 مم

نوع السلسلة: سلسلة دبابات عسكرية من صفين

الملعب T203mm

واجب العمل: واجب ثقيل

3.3 ونش Luffing

نموذج المحرك: YZ225M-8

الطاقة: 22KW

السرعة: 750 لفة / دقيقة

نوع مخفض التروس: ZQA650-48.57-8

النسبة: 48.57

سرعة الونش: V = 2.37m / min

3.4 ، حزام ناقل مثبت على ناتئ

ناقل الحزام: طريقة واحدة للتفريغ ،

جهاز النقل: YDΦ630-1000-2.5

الطاقة: 15KW

بكرة الانحناء: Φ500

السرعة: V = 3.15 م / ث

العرض: ب = 1000 مم

قدرة النقل: Q = 800t / h

منظف ​​السير الناقل: الشفرة مصنوعة من البولي يوريثين
