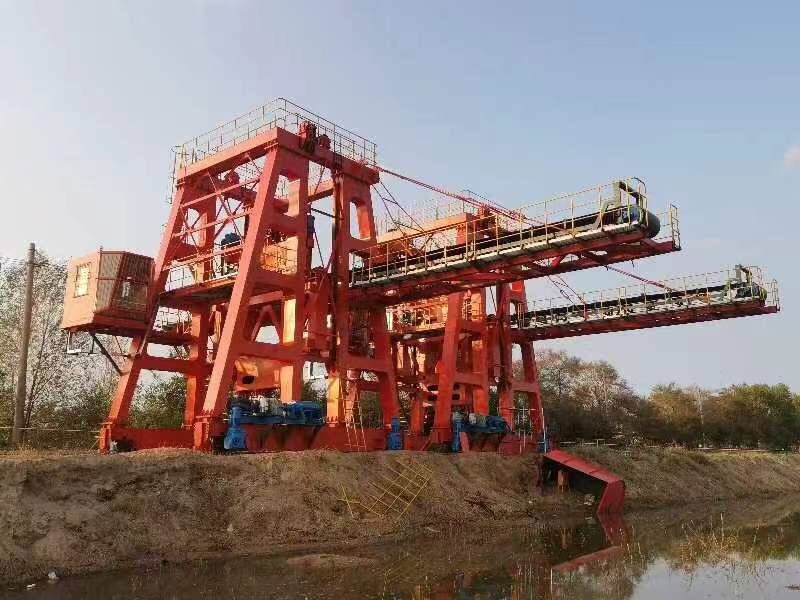

آلة تفريغ دلو سلسلة السكك الحديدية لتفريغ الفحم من العربة

1 المقدمة

نقل المادة من العربة هو الوصف التالي.يتم وضع الحزام الناقل أفقيًا على جسم الماكينة ويمكنه السير للأمام والخلف.يتم تشغيل آلية التشغيل بواسطة المحركات على التوالي.الميزان الإلكتروني للحزام هو جهاز تحكم أوتوماتيكي.إنها تأخذ سعة النقل اللحظية ككائن تحكم ويمكن تثبيتها تحت وحدة تغذية القرص أو وحدة التغذية الكهرومغناطيسية.بالإضافة إلى القياس ، يمكنه أيضًا ضبط سعة التفريغ عن طريق التحكم في سرعة أو سعة وحدة التغذية من خلال جهاز الضبط.يتكون الميزان الإلكتروني للحزام من إطار ، وجهاز نقل ، وحزام حلقي ، وإطار مقياس ، وآلة ثانوية ، وأجزاء أخرى.

يسقط الفحم على الحزام الناقل من خلال وحدة التغذية الكهرومغناطيسية.بسبب حركة الحزام ، يتم توزيع الفحم بالتساوي على الحزام.عندما يمر هذا الجزء من الفحم عبر قسم الوزن ، فإنه يولد ضغطًا على الحزام.ينتقل الضغط إلى مستشعر الضغط من خلال الإطار المتحرك لإطار المقياس بحيث يولد المستشعر إجهادًا يتناسب مع وزن الفحم في قسم الوزن ، أي أنه ينتج إشارة ملي فولت تتناسب مع وزن الفحم ، ثم يمر عبر وحدة التضخيم في الأداة الثانوية ، ويشير إلى التدفق الفوري والقياس التراكمي على التوالي.عندما تنحرف كمية القطع الفعلية عن القيمة المحددة ، يتم تمرير إشارة الانحراف.

2. مواصفات آلة تفريغ الحجر الجيري ذات الدلو التسلسلي

واجب العمل: 3 مناوبات للخدمة الشاقة ، 365 يومًا في السنة

قدرة التفريغ: 350 طن / ساعة

مسافة السكك الحديدية: 6000 مم

مزود الطاقة: بكرة كابل (طاقة) ، أقل من 200

الطاقة: 380-400 فولت

التردد: 50 هرتز

معدل التفريغ: ≥95٪

استهلاك الطاقة: 145 كيلو واط

3. معلمات أخرى

3.1 آليات السفر: 8 عجلات و 4 سائقين.

نموذج المحرك: YX3-132

الطاقة: 7.5KW × 4

السرعة: 1450 لفة / دقيقة

قوة VFD: 30KW للخدمة الشاقة (Seimens / ABB)

نموذج مخفض التروس: سلسلة مخفض الأسنان الصلبة (Flender / SEW)

سرعة السفر: 1.9 ~ 20 م / دقيقة (VFD)

قطر العجلة: Φ630mm

عدد العجلات: 8

أقصى ضغط للعجلة: 15 طن

مسافة السكك الحديدية: 6000 مم

3.2مصعد دلو

نموذج المحرك: YZ225M-

الطاقة: 30KW × 2 台

نموذج مخفض الأسنان الصلب: ZQA500-3 / 4-15.75 (خياطة / فلندر)

النسبة: 15.75

السرعة (سرعة السلسلة): 95.7 م / دقيقة

حجم الجرافة: 43 لتر

عرض الدلو: 1100 مم

نوع السلسلة: سلسلة دبابات عسكرية من صفين

الملعب T203mm

واجب العمل: واجب ثقيل

3.3 ونش Luffing

نموذج المحرك: YZ225M-8

الطاقة: 22KW

السرعة: 750 لفة / دقيقة

نوع مخفض التروس: ZQA650-48.57-8

النسبة: 48.57

سرعة الونش: V = 2.37m / min

3.4 ، حزام ناقل مثبت على ناتئ

ناقل الحزام: طريقة واحدة للتفريغ ،

جهاز النقل: YDΦ630-1000-2.5

الطاقة: 15KW

بكرة الانحناء: Φ500

السرعة: V = 3.15 م / ث

العرض: ب = 1000 مم

قدرة النقل: Q = 800t / h

منظف ​​السير الناقل: الشفرة مصنوعة من البولي يوريثين
