سلسلة دلو التفريغ لتفريغ الحجر الجيري للسكك الحديدية

منتوج وصف

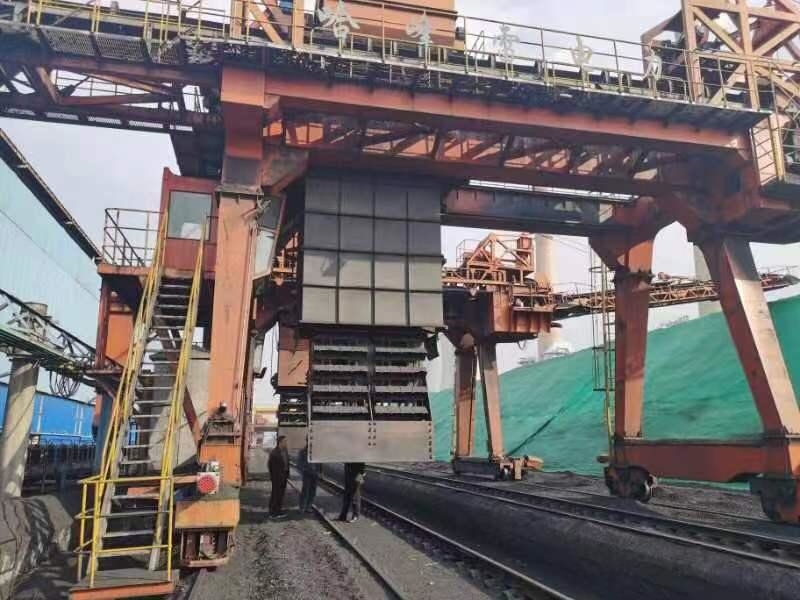

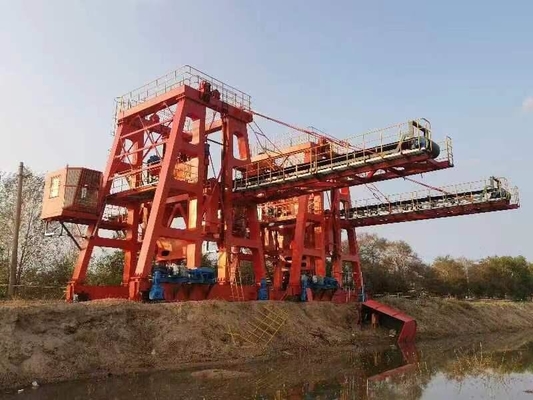

آلة تفريغ دلو السلسلة لتفريغ الحجر الجيري من عربة السكك الحديدية

1.جنرال لواء

1.1 حددت المواصفات المتطلبات الفنية لوظيفة الجهاز وأدائه وهيكله وتصميمه وتصنيعه وتركيبه وتشغيله.ينطبق على تفريغ الحجر الجيري.

1.2 حددت المواصفات الحد الأدنى من المتطلبات الفنية ولم تحدد جميع التفاصيل الفنية.تضمن الشركة المصنعة تقديم منتجات عالية الجودة والخدمات المقابلة التي تلبي متطلبات المواصفات الفنية والمعايير الصناعية الدولية والمحلية ذات الصلة.يجب أن تفي الشركة المصنعة أيضًا بمتطلبات المعايير الإلزامية الوطنية المتعلقة بالسلامة وحماية البيئة.

2.مواصفات آلة تفريغ الحجر الجيري ذات الدلو التسلسلي

واجب العمل: 3 نوبات للخدمة الشاقة ، 45 يومًا في السنة

قدرة التفريغ: 300 طن / ساعة

مسافة السكك الحديدية: 6000 مم

مزود الطاقة: بكرة كابل (طاقة) ، أقل من 200

الطاقة: 380-400 فولت

التردد: 50 هرتز

معدل التفريغ: ≥95٪

استهلاك الطاقة: 145 كيلو واط

3. معلمات أخرى

3.1 آليات السفر: 8 عجلات و 4 سائقين.

نموذج المحرك: YX3-132

الطاقة: 7.5KW × 4 台

السرعة: 1450 لفة / دقيقة

قوة VFD: 30KW للخدمة الشاقة (Seimens / ABB)

نموذج مخفض التروس: سلسلة مخفض الأسنان الصلبة (Flender / SEW)

سرعة السفر: 1.9 ~ 20 م / دقيقة (VFD)

قطر العجلة: Φ630mm

عدد العجلات: 8

أقصى ضغط للعجلة: 15 طن

مسافة السكك الحديدية: 6000 مم

3.2مصعد دلو

نموذج المحرك: YZ225M-

الطاقة: 30KW × 2 台

نموذج مخفض الأسنان الصلب: ZQA500-3 / 4-15.75 (خياطة / فلندر)

النسبة: 15.75

السرعة (سرعة السلسلة): 95.7 م / دقيقة

حجم الجرافة: 43 لتر

عرض الدلو: 1100 مم

نوع السلسلة: سلسلة دبابات عسكرية من صفين

الملعب T203mm

واجب العمل: واجب ثقيل

3.3 ونش Luffing

نموذج المحرك: YZ225M-8

الطاقة: 22KW

السرعة: 750 لفة / دقيقة

نوع مخفض التروس: ZQA650-48.57-8

النسبة: 48.57

سرعة الونش: V = 2.37m / min

3.4 ، حزام ناقل مثبت على ناتئ

ناقل الحزام: طريقة واحدة للتفريغ ،

جهاز النقل: YDΦ630-1000-2.5

الطاقة: 15KW

بكرة الانحناء: Φ500

السرعة: V = 3.15 م / ث

العرض: ب = 1000 مم

قدرة النقل: Q = 800t / h

منظف ​​السير الناقل: الشفرة مصنوعة من البولي يوريثين

جدول التاريخ الميكانيكي الرئيسي
