ذاتية الدفع من النوع اللولبي المستمر لشاحنة التفريغ
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SSI-HDCZ |
| إصدار الشهادات: | manufacture certificate |
| رقم الموديل: | حسب الطلب |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | US $1,500,000-5,000,000/ Set |
| تفاصيل التغليف: | حالة خشبية أو عارية |
| وقت التسليم: | 6 أشهر بعد استلام الدفعة المقدمة |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 20 مجموعة / سنة |
|
معلومات تفصيلية |
|||
| وصف: | برغي مفرغ السفينة | لوحة: | جوتن |
|---|---|---|---|
| اللون: | أزرق | سعة: | 150 طن / ساعة |
| الهيكل الصلب: | فولاذ عالي الجودة | اللحام: | GMAW |
| NDT: | يوتا | المنفعة: | صيانة منخفضة |
| تسليط الضوء: | لولب مفرغ السفينة المستمر,هيكل الشاحنة,آلة تفريغ السفن المستمرة |
||
منتوج وصف

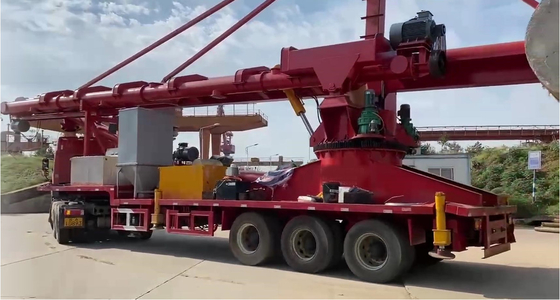

يستمر نوع برغي السفر في تفريغ السفينة بهيكل الشاحنة
يمكن تقسيم آلات تفريغ السفن من النوع اللولبي إلى أنواع ذاتية الدفع وثابتة وعائمة وفقًا لما إذا كان يمكن نقل الماكينة بالكامل وموضع التثبيت.إنها مناسبة لأنظمة عمليات تحميل وتفريغ الرصيف المختلفة.
تتميز وحدة تفريغ السفن اللولبية ذاتية الدفع بآلية تنقل يمكنها السير على طول المسار الموضوع في مقدمة الرصيف.إنها تستخدم التعاون في المشي ، والدوران ، والميل ، والتأرجح لتفريغ حمولة السفن البحرية.بالإضافة إلى التفريغ إلى الحزام الناقل الموازي لشاطئ الرصيف ، يمكن أيضًا نقل المواد التي تم تفريغها إلى ناقل الحزام الذي يمكن أن يتدحرج حول نقطة المفصلة في نهاية القنطرة لإرسال المواد مباشرة إلى ساحة التخزين.
إن آلة تفريغ السفن اللولبية ذاتية الدفع مناسبة للموانئ الساحلية والداخلية بجدران الرصيف الرأسية.السفن المستهدفة هي سفن شحن متنوعة.في نظام عملية التحميل والتفريغ للرصيف الخاص للبضائع السائبة مثل الأسمنت والأسمدة الكيماوية والحبوب والفحم ، تتمتع ماكينة تفريغ السفن اللولبية ذاتية الدفع بالعديد من التجارب الناجحة وأثبتت بشكل متزايد أنها معدات تفريغ السفن الاقتصادية والفعالة .كما تم استخدام آلة تفريغ السفن اللولبية ذاتية الدفع في عملية تفريغ الفحم في رصيف محطة الطاقة.
المواصفات الفنية
| LX150 برغي تفريغ السفينة للإسمنت | ||||||||||||||
| لا | وصف | المواصفات | الكمية | الصانع | ملاحظة | |||||||||
| 1 | جزء ناقل برغي أفقي | محرك | 45 كيلو واط | 1 | الصين | |||||||||
| معلقة | سبيكة | 3 | ||||||||||||
| ناقل برغي أفقي | Φ377 * 15000 مم | 1 | الصين | |||||||||||
| ملاحظة: اعتماد اتصال معلق من السبائك ، كفاءة نقل عالية ، معدل فشل منخفض جدًا ، آمن وموثوق ، سهل الإصلاح. | ||||||||||||||
| 2 | جزء ناقل لولبي عمودي | محرك | 37 كيلو واط | 1 | الصين |
|
||||||||
| معلقة | سبيكة | 2 | ||||||||||||
| ناقل برغي عمودي | Φ377 * 8000 مم | 1 | الصين | |||||||||||
| محمل الدوران | 010.25.450 | 3 | الصين | |||||||||||
| سائق الدوران | هيدروليكي | 1 | الصين | |||||||||||
| ملاحظة: التغذية القسرية ، عامل ملء كبير ، لا يوجد مانع وتأثير شفط جيد. | ||||||||||||||
| 3 | آلية الدوران الأفقية | سائق الدوران | LYHZ-16000 | 1 | الصين | |||||||||
| محمل الدوران | QN1400.40 | 1 | الصين | |||||||||||
| وحدة الدوران | 1 | |||||||||||||
| ملاحظة: 360 درجة مجانية وسلسة وموثوقة. | ||||||||||||||
| 4 | النظام الهيدروليكي | اسطوانة هيدروليكية 1 | 1 | الصين | هواد | |||||||||
| اسطوانة هيدروليكية 2 | 2 | الصين | ||||||||||||
| HPU | 15 كيلو واط | 2 | الصين | |||||||||||
| رف الاسطوانة | 3 | |||||||||||||
| ملاحظة: حركة غير متدرجة ، تعمل بسلاسة وموثوقة وسهلة الصيانة باستخدام جهاز التحكم عن بعد. | ||||||||||||||
| 5 | نظام كهربائي | خزانة كهربائية | SUS 304 |
لا يتم تضمين الكبل المتصل من مصدر الطاقة إلى الخزانة.
|
||||||||||
| المكونات الكهربائية | 1 | شنايدر | ||||||||||||
| جهاز التحكم عن بعد لاسلكية | 1 | تايوان (الصين) | ||||||||||||
| كابل | YC و YZ | 1 | الصين | |||||||||||
| ملاحظة: جهاز تحكم عن بعد لاسلكي ، تشغيل / إيقاف مفتاح واحد ، إشارة خطأ وإنذار ، عملية سهلة وصيانة أقل. | ||||||||||||||
| 6 | تمديد الساق | رجل استقرار | الهيكل الصلب | 4 | ||||||||||
| ذراع تلسكوبي | 4 | |||||||||||||
| اسطوانة عمودية | 4 | |||||||||||||
| اسطوانة تلسكوبية | 4 | |||||||||||||
| ملاحظة: من السهل رفعها وخفضها وقويتها وثباتها.يمكن طيها وإخفائها ، بمظهر جميل. | ||||||||||||||
| 7 | ناقل برغي مخرج | المسمار الناقل | Φ377X9000 مم | 1 | ||||||||||
| محرك | 30 كيلو واط | 1 | الصين | |||||||||||
| النظام الهيدروليكي | ||||||||||||||
| الوزن | الخرسانة | |||||||||||||
| ملاحظة: يمكن أن ترتفع وتنخفض ، دوران يمين ويسار ، إرساء سهل ، عملية سهلة | ||||||||||||||
| 8 | تحكم الغبار | DW-32 | 1 | 4KW | نبض | |||||||||
| ملاحظة: يجمع الغبار المزال من مخرج الغبار لسائق الشاحنة الصهريجية | ||||||||||||||
|
السعر الإجمالي: 153600 دولار أمريكي (فوب شنغهاي ميناء الصين) الصلاحية 30 يوم ستصدر الشركة المصنعة تعليمات التثبيت وتتعاون مع المالك للتركيب والتشغيل.يجب على المشتري دفع ثمن تذكرة السفر ذهابًا وإيابًا والإقامة عند الحاجة إلى خدمة الموقع.يجب أن يقوم المشتري بتجهيز الرافعة والأدوات وأعمال التأهيل. |
||||||||||||||
|
الطول (القطر الخارجي) 12 م (الطول المحدد حسب التصميم) × العرض (القطر الخارجي) 3 م × ارتفاع منصة الشحن 1.15 م العارضة الطولية الرئيسية 500 مم ، لوحة الجناح العلوية 18 مم ، لوحة الجناح السفلية 20 مم ، لوحة الويب 10 مم ، لوحة المنغنيز Q345. العارضة الجانبية 250 # I-beam (المواد T700 و Q345) الملحومة باليد أقوى ، شعاع I النهائي هو Q235 ضع قاع نمط 3.5 مم (أو لوح مسطح) ، 3 محاور للحمولة الثقيلة 16T 12 إطارات من الأسلاك الفولاذية 8.25R20 ، و 12 من الإطارات الفولاذية المطابقة 10 نوابض ألواح سميكة 6 إطارات ، 1 صندوق أدوات ، 6 أزواج من غرف الفرامل الهوائية 28 طنًا من أذرع الامتداد الميكانيكية اليدوية المرفوعة في الأمام والخلف ، وأذرع الامتداد الهيدروليكية الأمامية والخلفية (الوحدة الهيدروليكية كاملة). طريق كهربائي كامل (فرامل هوائية مزدوجة ، مصابيح إلكترونية LED) نظام فرملة متزامن بثلاثة جسور ، معدات قياسية أخرى. |
||||||||||||||
