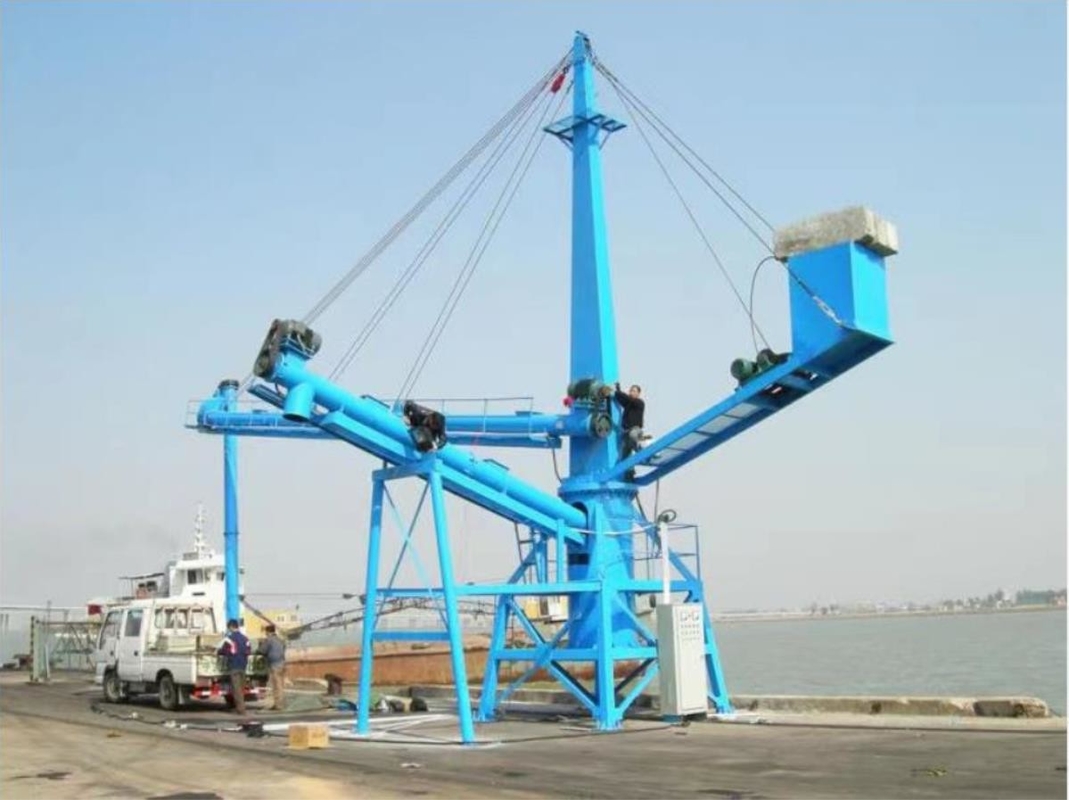

ثابت مستمر تفريغ السفينة اللولبية لتفريغ الحبوب
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SSI-HDCZ |
| إصدار الشهادات: | manufacture certificate |
| رقم الموديل: | حسب الطلب |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | US $1,500,000-5,000,000/ Set |
| تفاصيل التغليف: | حالة خشبية أو عارية |
| وقت التسليم: | 6 أشهر بعد استلام الدفعة المقدمة |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 20 مجموعة / سنة |
|
معلومات تفصيلية |
|||
| وصف: | برغي مفرغ السفينة | لوحة: | جوتن |
|---|---|---|---|
| اللون: | أزرق | سعة: | 150 طن / ساعة |
| الهيكل الصلب: | فولاذ عالي الجودة | اللحام: | GMAW |
| NDT: | يوتا | المنفعة: | صيانة منخفضة |
| تسليط الضوء: | استمرار تفريغ السفن اللولبية,نظام تفريغ السفن الثابت,تفريغ مفرغ الحمولة المستمر للحبوب |
||
منتوج وصف
يستمر النوع اللولبي الثابت في تفريغ السفينة لتفريغ الحبوب من السفينة إلى الشاطئ
يمكن تقسيم آلات تفريغ السفن من النوع اللولبي إلى أنواع ذاتية الدفع وثابتة وعائمة وفقًا لما إذا كان يمكن نقل الماكينة بأكملها وموضع التثبيت.إنها مناسبة لأنظمة عمليات تحميل وتفريغ الرصيف المختلفة.
تتميز وحدة تفريغ السفن اللولبية ذاتية الدفع بآلية تنقل يمكنها السير على طول المسار الموضوع في مقدمة الرصيف.إنها تستخدم التعاون في المشي ، والدوران ، والميل ، والتأرجح لتفريغ حمولة السفن البحرية.بالإضافة إلى التفريغ إلى الحزام الناقل الموازي لشاطئ الرصيف ، يمكن أيضًا نقل المواد التي تم تفريغها إلى ناقل الحزام الذي يمكن أن يتدحرج حول نقطة المفصلة في نهاية القنطرة لإرسال المواد مباشرة إلى ساحة التخزين.
إن آلة تفريغ السفن اللولبية ذاتية الدفع مناسبة للموانئ الساحلية والداخلية بجدران الرصيف الرأسية.السفن المستهدفة هي سفن شحن متنوعة.في نظام عملية التحميل والتفريغ للرصيف الخاص للبضائع السائبة مثل الأسمنت والأسمدة الكيماوية والحبوب والفحم ، تتمتع ماكينة تفريغ السفن اللولبية ذاتية الدفع بالعديد من التجارب الناجحة وأثبتت بشكل متزايد أنها معدات تفريغ السفن الاقتصادية والفعالة .كما تم استخدام آلة تفريغ السفن اللولبية ذاتية الدفع في عملية تفريغ الفحم في رصيف محطة الطاقة.
المواصفات الفنية
| نموذج | LC60 | LC100 | LC150 | LC200 | LC300 |
| القدرة المقدرة t / h | 60 | 100 | 150 | 200 | 300 |
| مصدر الطاقة | 380 فولت 50 هرتز | ||||
| إجمالي الطاقة kw | 53 | 70 | 86 | 121 | 159 |
| L1 | 7 | 8 | 9 | 10 | 11 |
| H1 | 6 | 7 | 8 | 9 | 10 |
| زاوية التأرجح الأفقية | ± 30 درجة @ ≥40 درجة | ||||
| زاوية التأرجح العمودي | ± 30 درجة @ ≥40 درجة | ||||
| زاوية التأرجح | 270 درجة | ||||
| البعد الكلي L * W * H | 12.5 * 3 * 8.5 | 13.5 * 3 * 9.5 | 14.5 * 3.5 * 10.5 | 15.5 * 4.4 * 11.5 | 15.5 * 4.4 * 11 |
| حجم القاعدة | 1.75 * 1.75 | 1.75 * 1.75 | 1.85 * 1.85 | 1.95 * 1.95 | 2.0 * 2.0 |
المكون الرئيسي
| 1. ناقل برغي | |
| L1: ناقل برغي | البعد الخارجي: 325 مم ، الطول 3 م ، سمك الجدار 8 مم ، المحرك 22KW ، محمل الصين: UCFC: اليابان |
| L2: ناقل برغي | البعد الخارجي: 355 مم ، الطول 5 م ، سمك الجدار 10 مم ، المحرك 22KW ، محمل الصين: UCFC اليابان |
| L3: ناقل برغي | البعد الخارجي: 377 مم ، الطول 10 م (إذا كان على الشاحنة ، L3: 11 م) ، سمك الجدار 10 مم ، المحرك 30KW ، محمل الصين: UCFC Japan |
| L4: ناقل برغي | البعد الخارجي: 508 مم ، الطول 11 م ، سمك الجدار 8 مم ، المحرك 37KW ، الصين.تحمل: UCFC اليابان |
| 1.2) رأس استصلاح المواد | محرك هيدروليكي ، الصين |
| آلية الدوران | |
| 1.1) محمل الدوران: 1 |  |
| 1.2) سائق الدوران | |
| 1.3) كونيتور |
L1 ، L2: 1 ، L2 ، L3: 1 ، L3 والإطار: 1 الإطار و L4: 2 |
| المكونات الهيدروليكية | |
| أسطوانة هيدروليكية ، مضخة هيدروليكية ، صمام الملف اللولبي ، (تايوان الصين) محرك هيدروليكي 11kw ، (تايوان الصين) | |
|
خزانة كهربائية مقاس:1000x1000x250 ملم قوة:180 كيلو واط |
|
| جهاز تحكم عن بعد لاسلكي ، (تايوان الصين) | |
