عجلة القيادة وتصنيع العجلات الفولاذية الثقيلة
تفاصيل المنتج:
مكان المنشأ: | الصين |
اسم العلامة التجارية: | SSI |
إصدار الشهادات: | manufacture certificate |
رقم الموديل: | مباحث أمن الدولة- M |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 1 ت |
---|---|
الأسعار: | US $2500-6000/ T |
تفاصيل التغليف: | حالة خشبية أو عارية |
وقت التسليم: | 2-4 أشهر بعد استلام الدفعة المقدمة |
شروط الدفع: | تي / ت |
القدرة على العرض: | 20000 قطعة / سنة |
معلومات تفصيلية |
|||
استخدم المعدات: | مفرغ السفينة | موقع التطبيق: | آلية السفر |
---|---|---|---|
المتطلبات: | مقاومة للاهتراء | الخضوع ل: | قوة عالية |
لا يمكن تجنبه: | تجزئة | متانة: | 10 سنوات |
تسليط الضوء: | ارتداء عجلة فولاذية مقاومة,عجلة فولاذية عالية القوة,تصنيع عجلات ثقيلة |

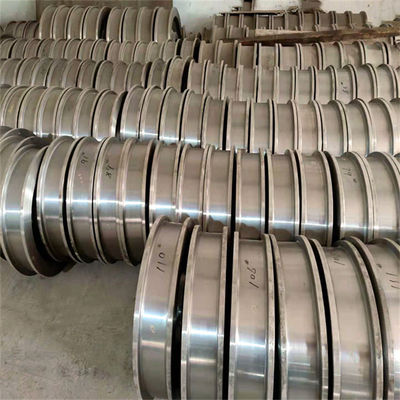

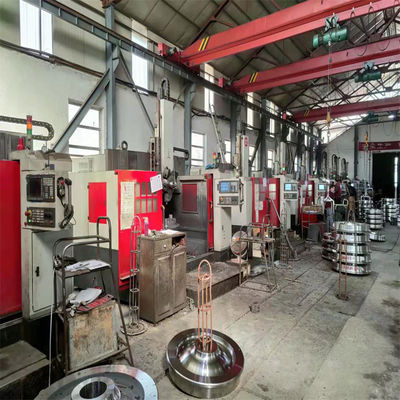

منتوج وصف
عجلة القيادة وتصنيع العجلات الفولاذية الثقيلة
1. المادة CL60 ، ويجب أن يتوافق تركيبها الكيميائي المنصهر مع أحكام TB / t2817.حالة المعالجة الحرارية للعجلات هي المعالجة بالتبريد والتلطيف بشكل عام بعد الحدادة ، ويتم إخماد المداس والحافة + التقسية.مبدأ الدُفعات عبارة عن عجلات لها نفس رقم فرن الصهر ونفس الطراز ونفس حالة المعالجة الحرارية.يجب أن تكون قيمة صلابة المداس وسطح الحافة 300 ~ 380hb ، ويتم توزيع الصلابة على مراحل ، والصلابة عند 20 مم أسفل المداس لا تقل عن 260hb.بعد المعالجة الحرارية ، يجب اختبار صلابة سطح كل عجلة بشكل موحد عند ثلاث نقاط على المداس لتلبية متطلبات الرسم التي أكدها الطرفان.

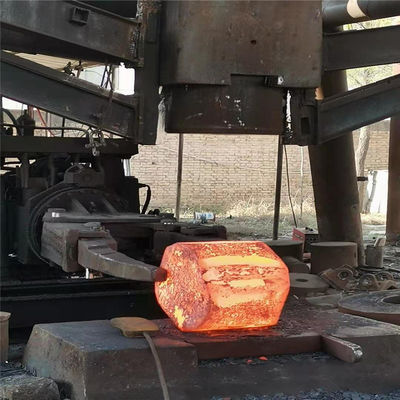

2. يجب أن تكون العجلات من المطروقات ، والتي يجب أن تفي بالمتطلبات المقابلة لـ JB / t5000.8-2007 ، ودرجة جودة المطروقات هي الدرجة الثالثة.يجب أن تكون المطروقات خالية من عيوب السطح مثل الشقوق والتجاويف والمفاصل وأي عيوب أخرى يمكن أن تؤثر على جودة المنتج.
3. يجب أن تكون العجلة خالية من التشققات وأن يكون المداس والحافة خالية من العيوب التي تؤثر على أداء الخدمة ولا يتم إصلاح العيوب باللحام.
4. من أجل ضمان جودة المنتج ، يجب إجراء 100٪ ut NDT للعجلة بأكملها ، ويجب إجراء فحص 100٪ MT لمداس العجلة والحافة.يجب أن تفي طريقة الكشف عن الخلل والنتائج بمتطلبات الجودة من الفئة الثانية لـ JB / t5000.15-2007.
5. يجب إجراء اختبار أداء شريط اختبار المواد الخام لكل فرن للمواد الخام ، ويجب أن تتوافق نتائج الاختبار مع الأحكام الواردة في الجدول 1.
الجدول 1
تمتد | هجوم | |||
رeH (N / مم2) |
جمهورية مقدونيا (N / مم2) |
أ5 (٪) |
ض (٪) |
KU2(ي) (+ 20 ℃ ، عمق الأخدود 2 مم) |
≥550 | ≥950 | ≥16 | ≥35 | متوسط القيمة≥16 |
تستخدم عينات الشد ذات درجة الحرارة العادية مع d0 = 10mm و l0 = 50mm | تم اعتماد عينة تأثير درجة الحرارة العادية على شكل أخدود 2 مم على شكل حرف U | |||
طريقة الاختبار GB / T 228 | طريقة الاختبار GB / T 229 |
نوع التضمين | نظام دقيق | نظام خشن |
أ | ≤2.5 | ≤1.5 |
ب | ≤3.0 | ≤2.0 |
ج | ≤2.5 | ≤2.0 |
د | ≤2.5 | ≤2.0 |
أ + ب + ج + د | ≤5.5 |
